Recipro-A

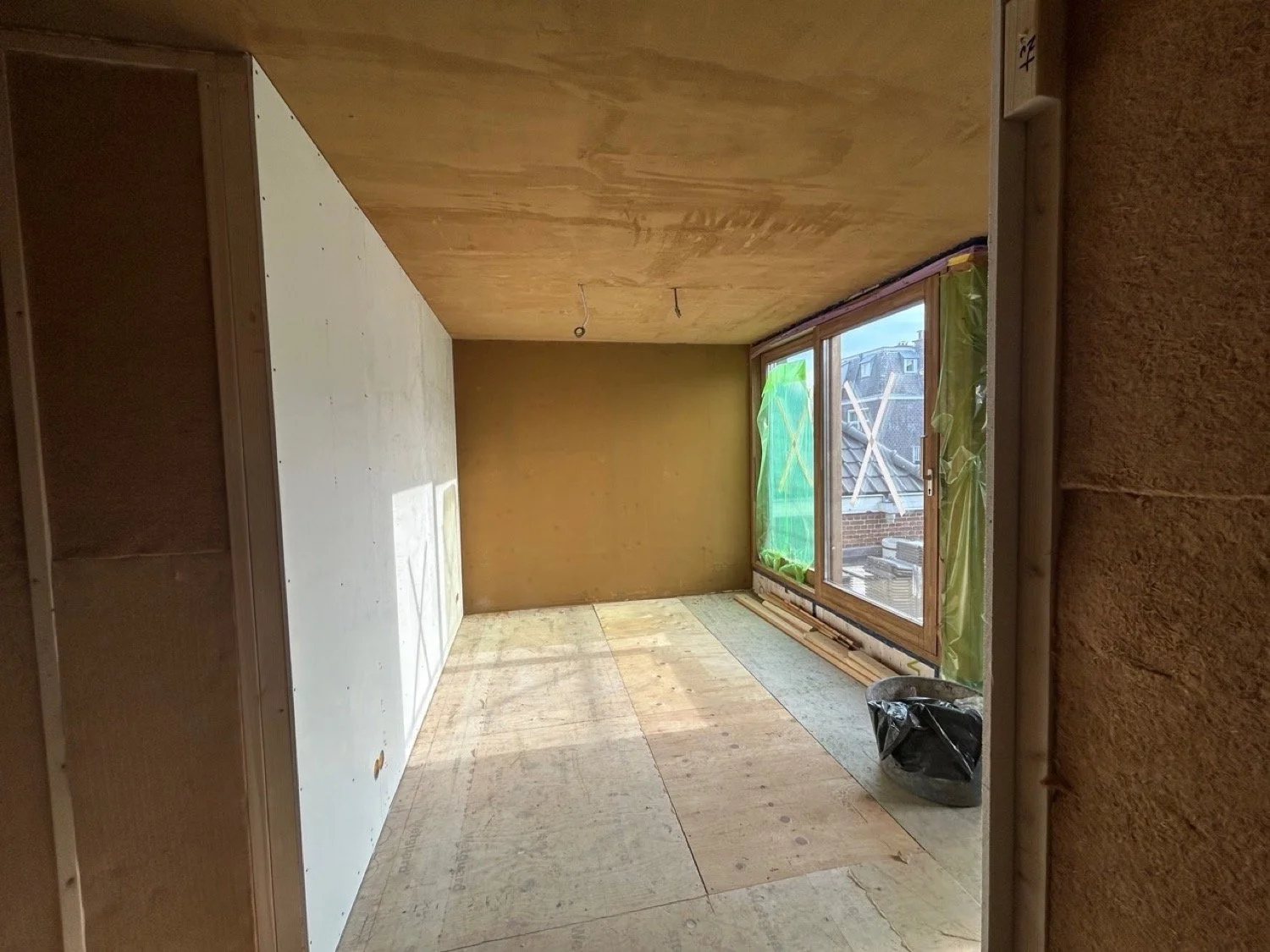

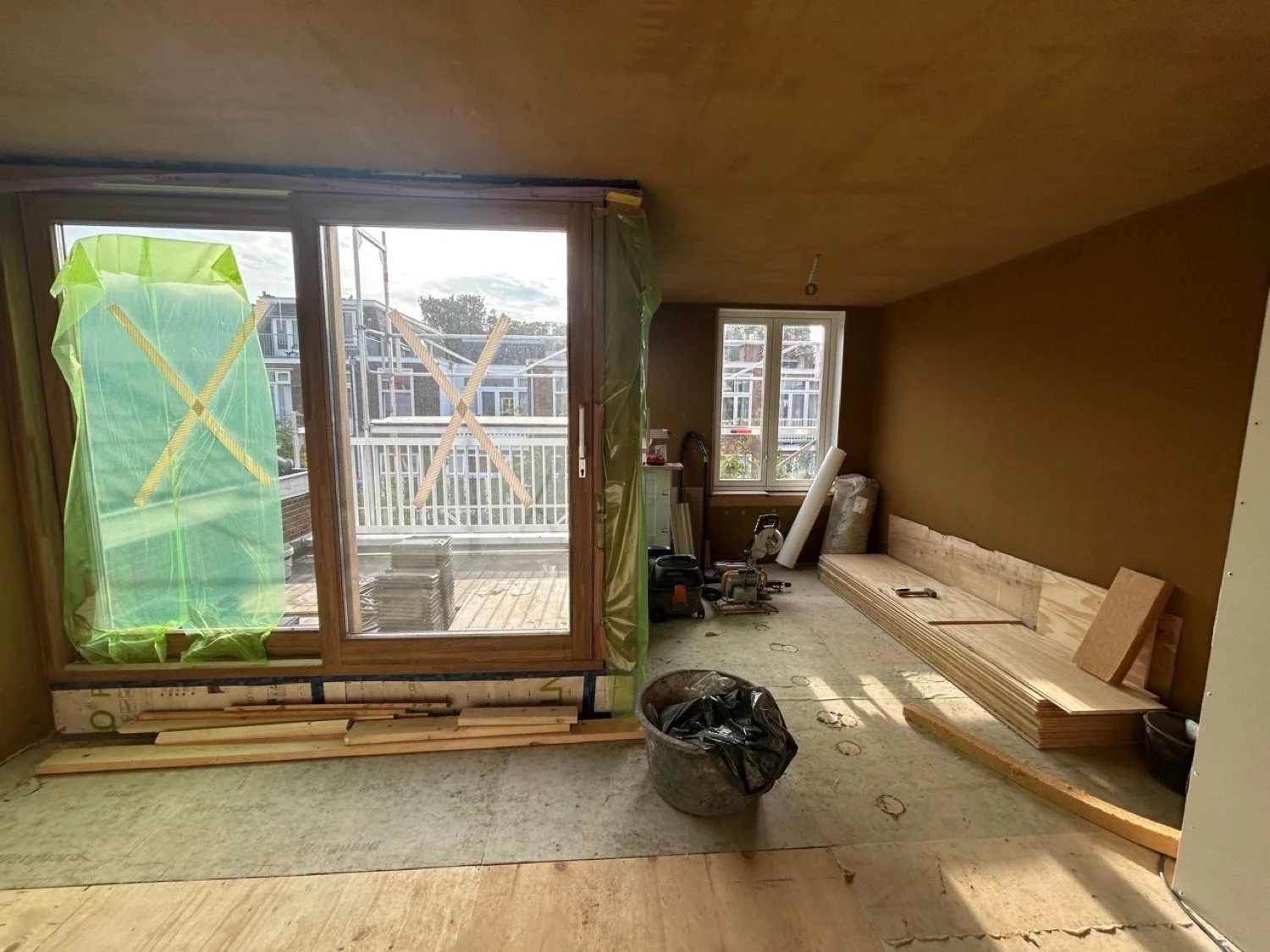

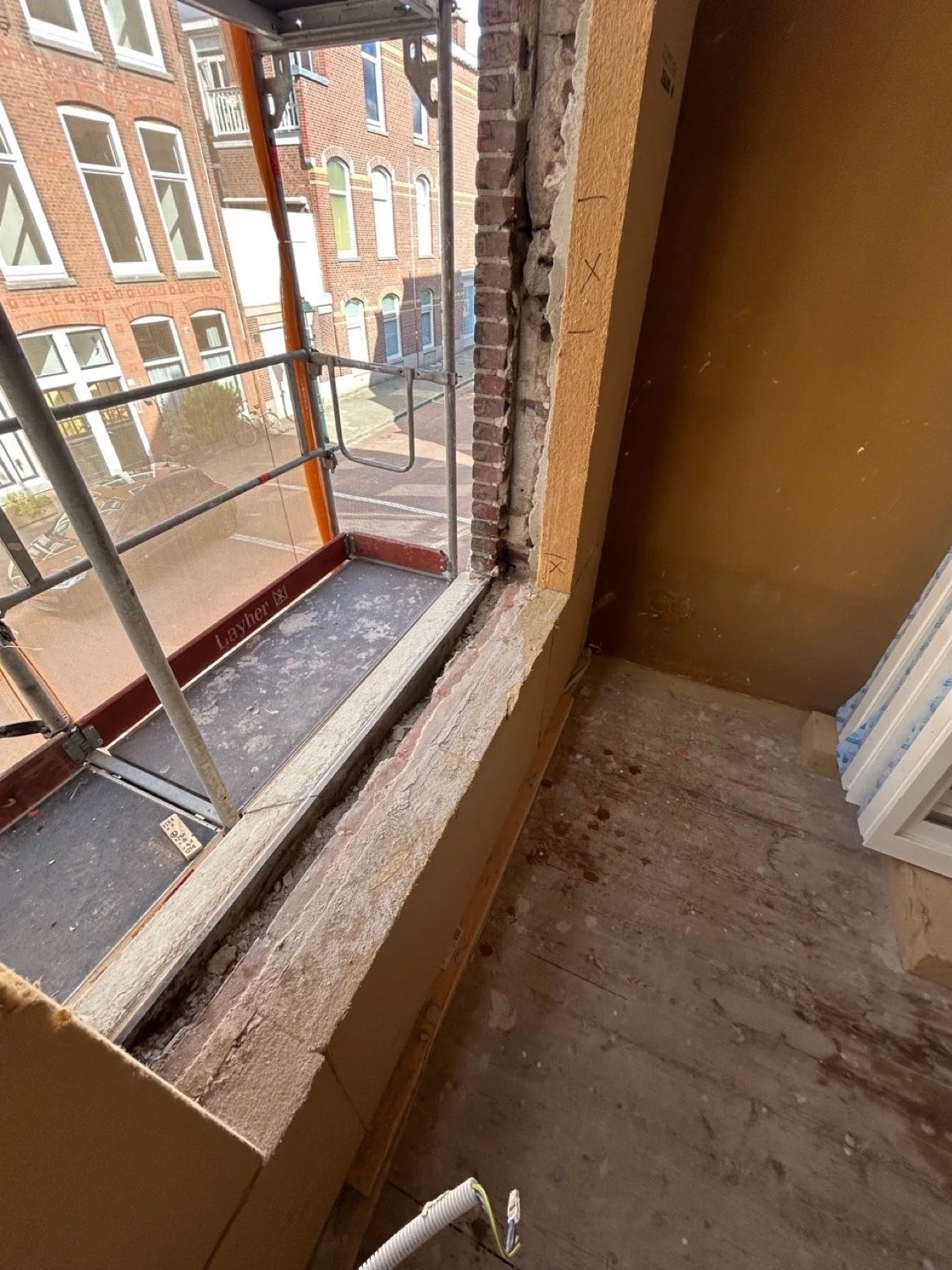

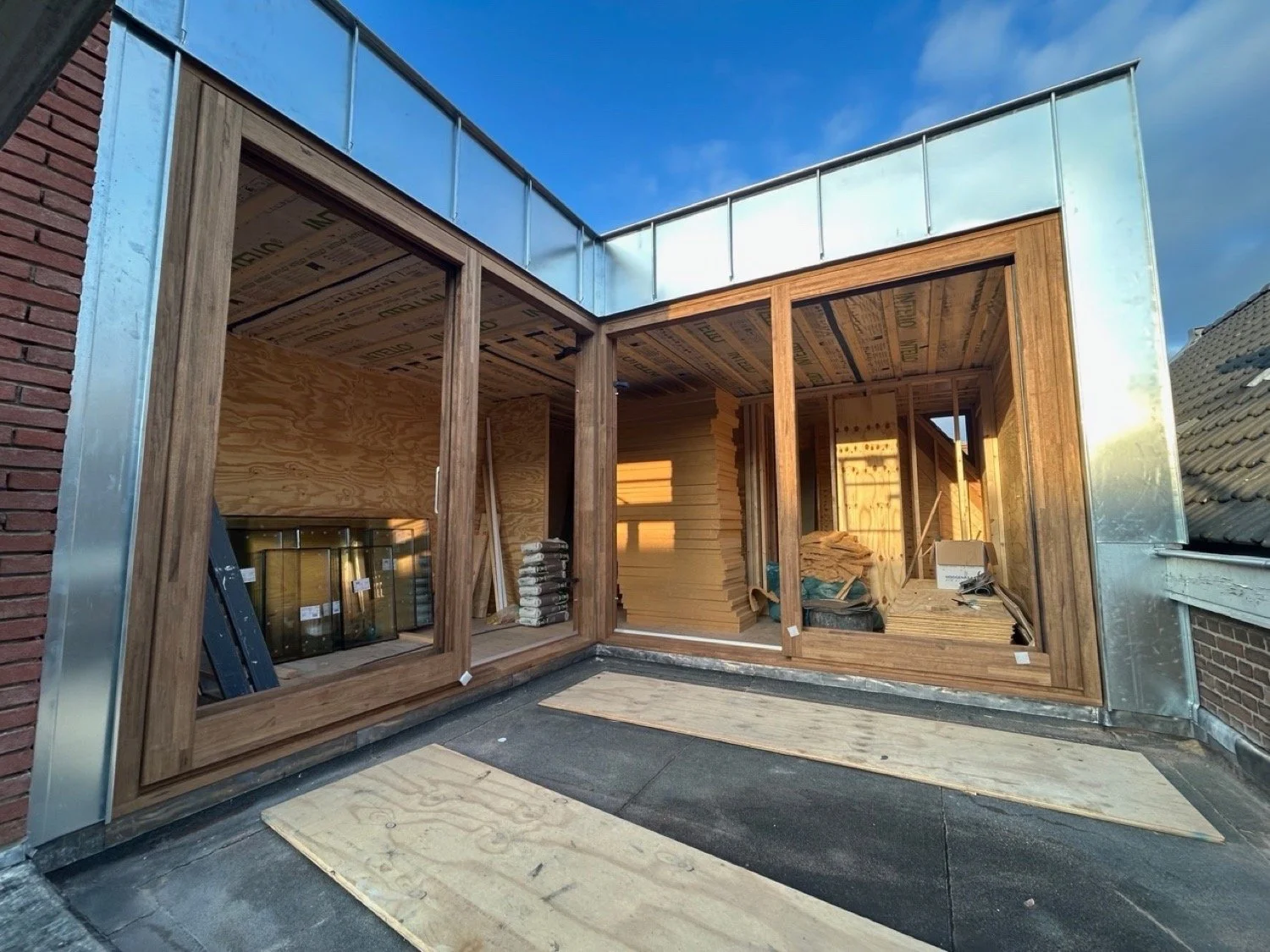

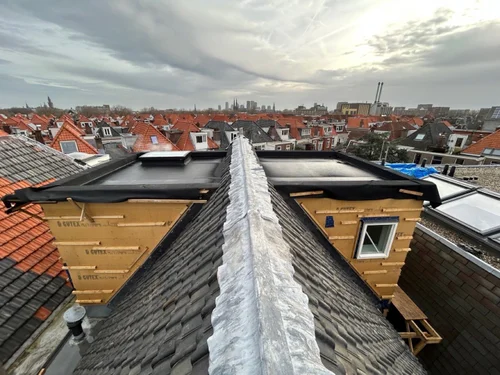

Drie grote dakkapellen houden het beeld van kenmerkende keper daken in stand, maar creëren de nodige ruimte en toegang tot het dakterras. Aan de buitenzijde afgewerkt met thermisch verduurzaamd hout. Geïsoleerd met houtvezel en aan de binnenzijde afgewerkt met leemstuc.

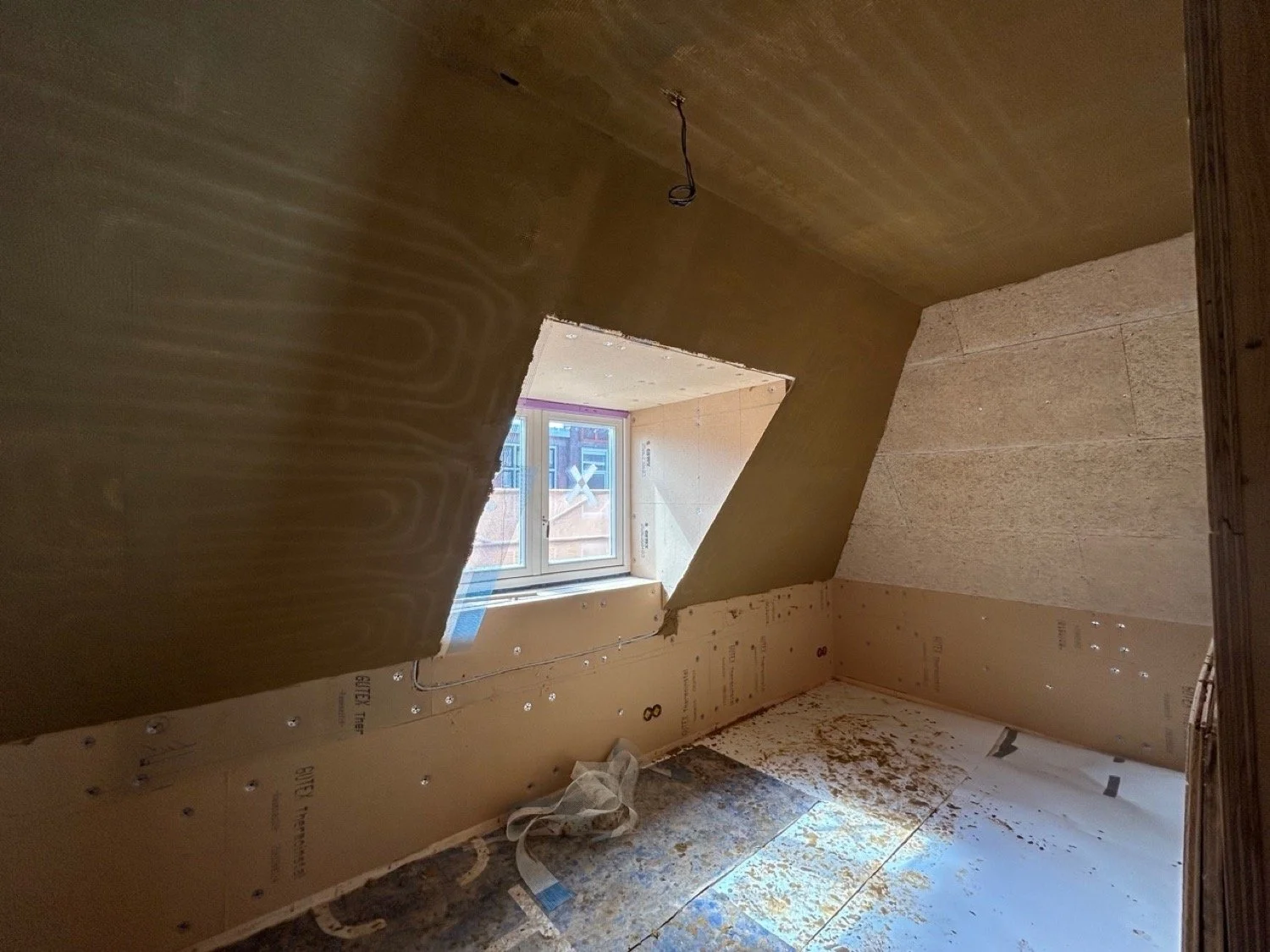

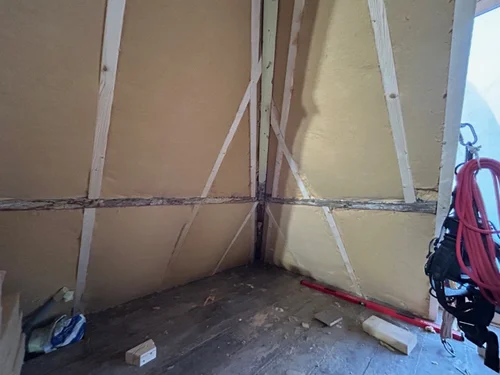

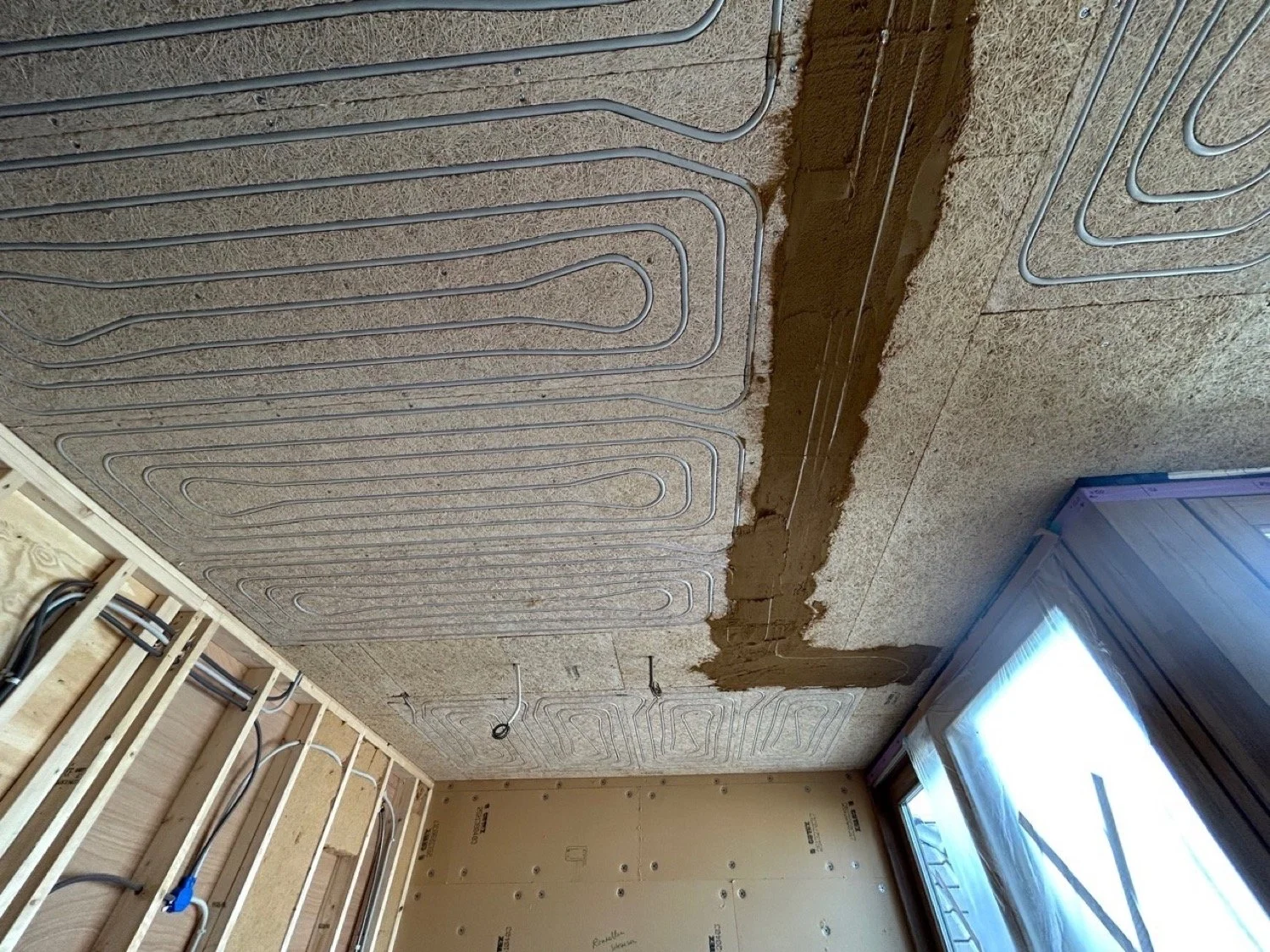

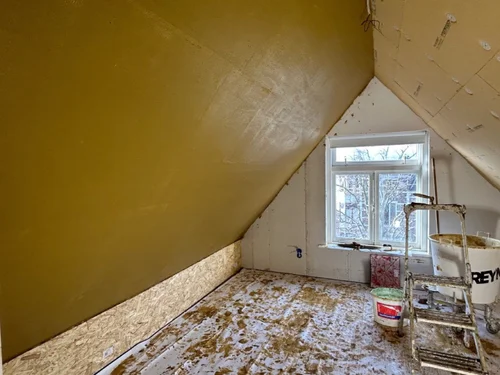

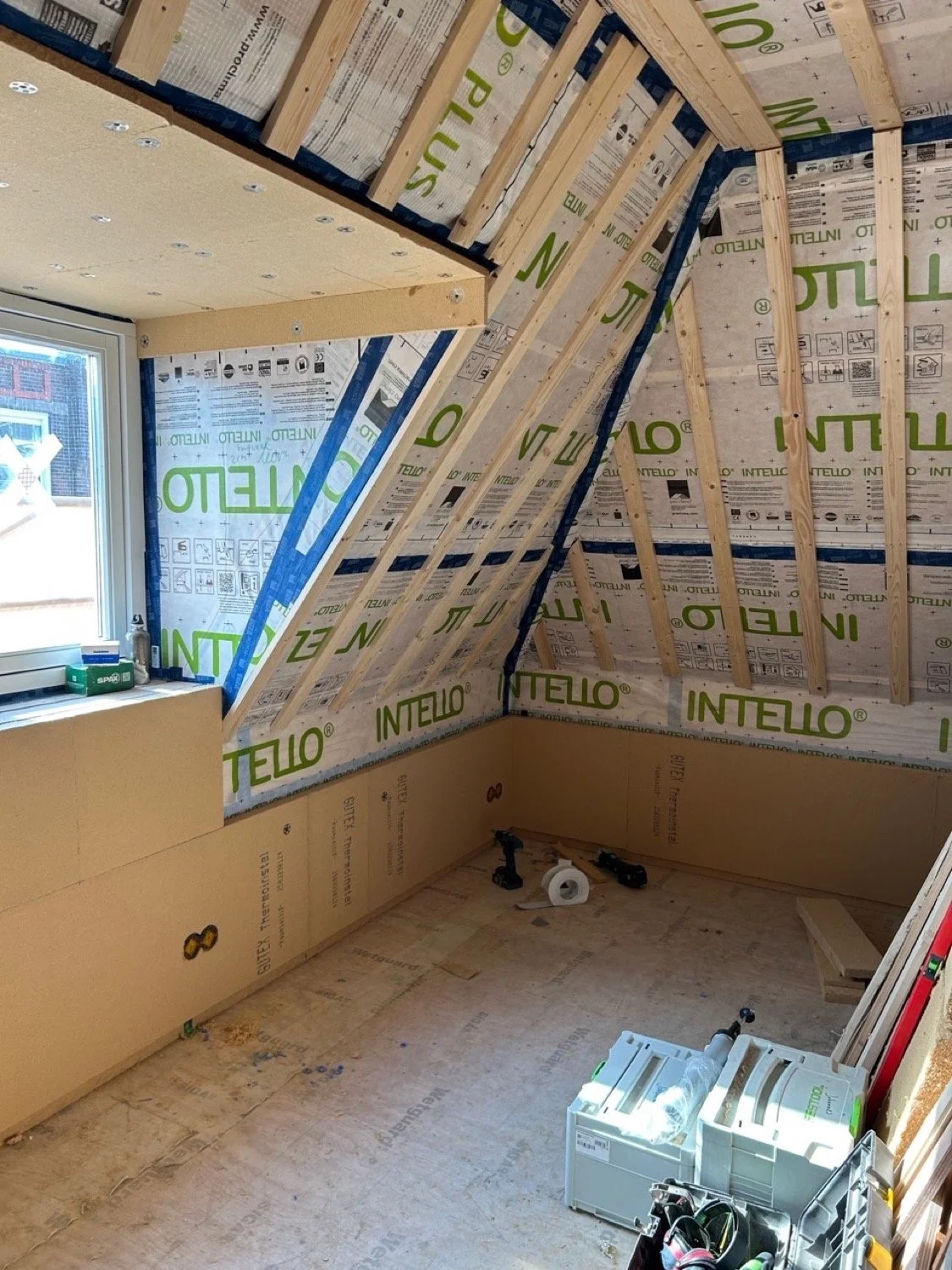

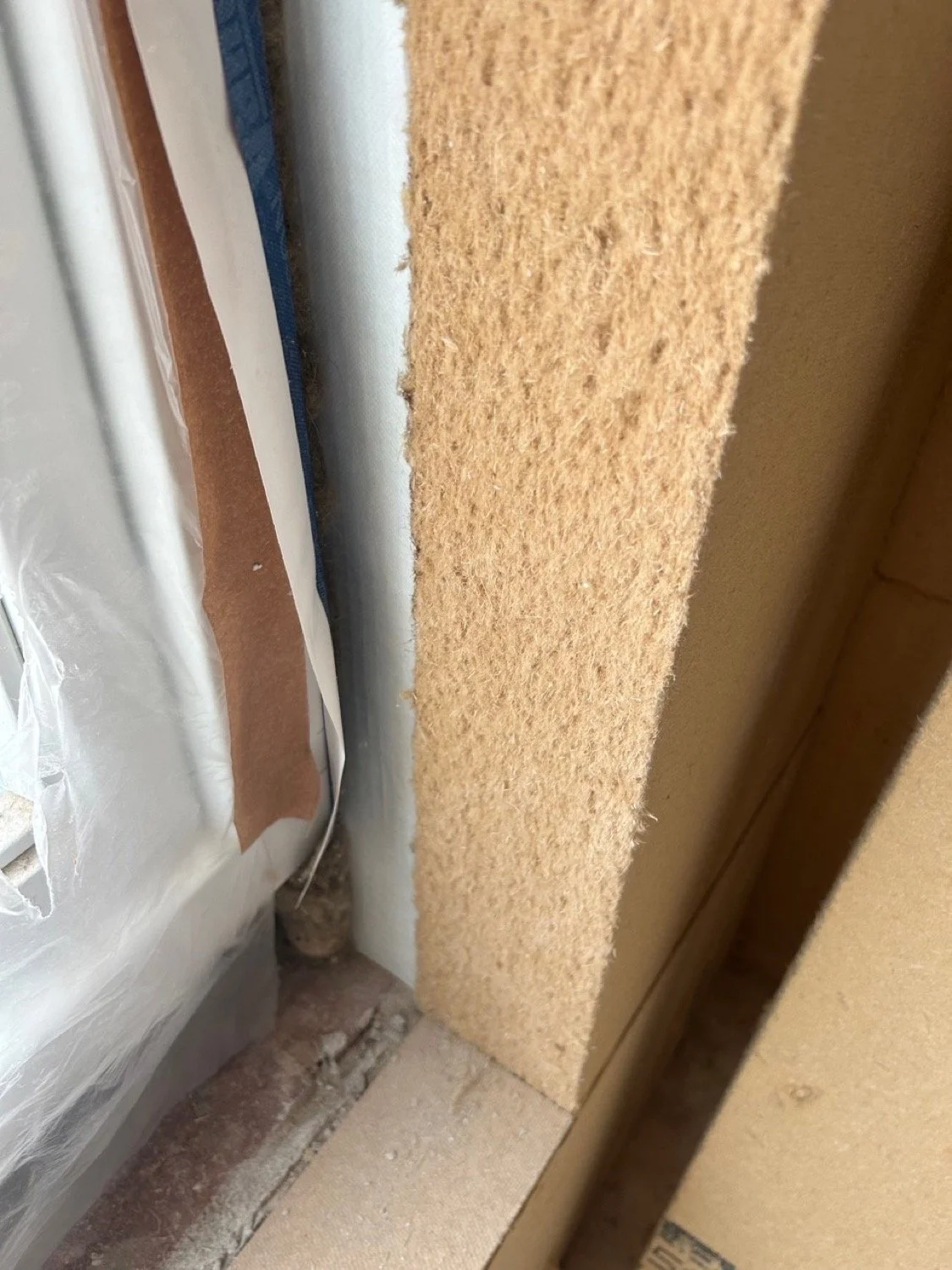

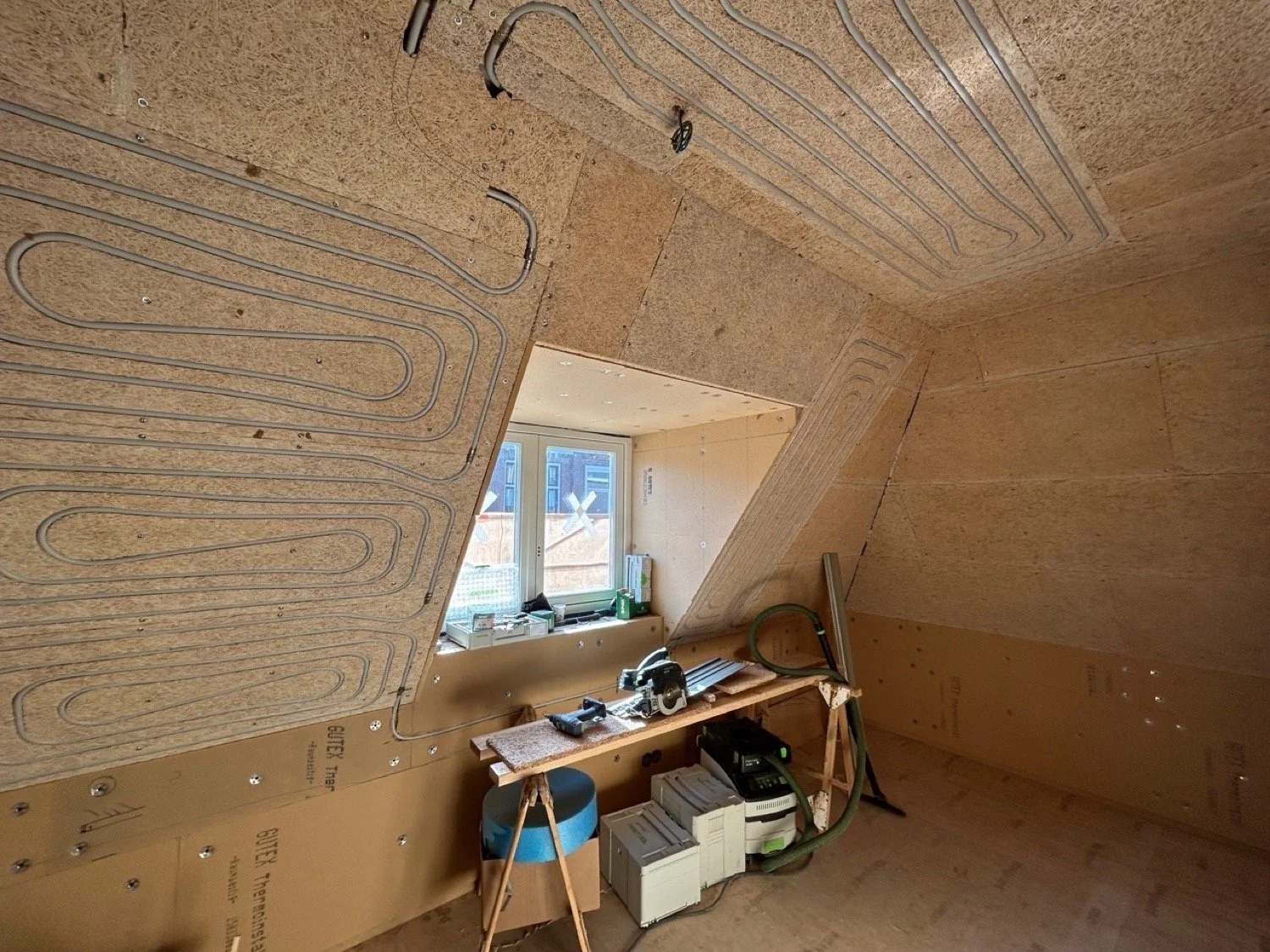

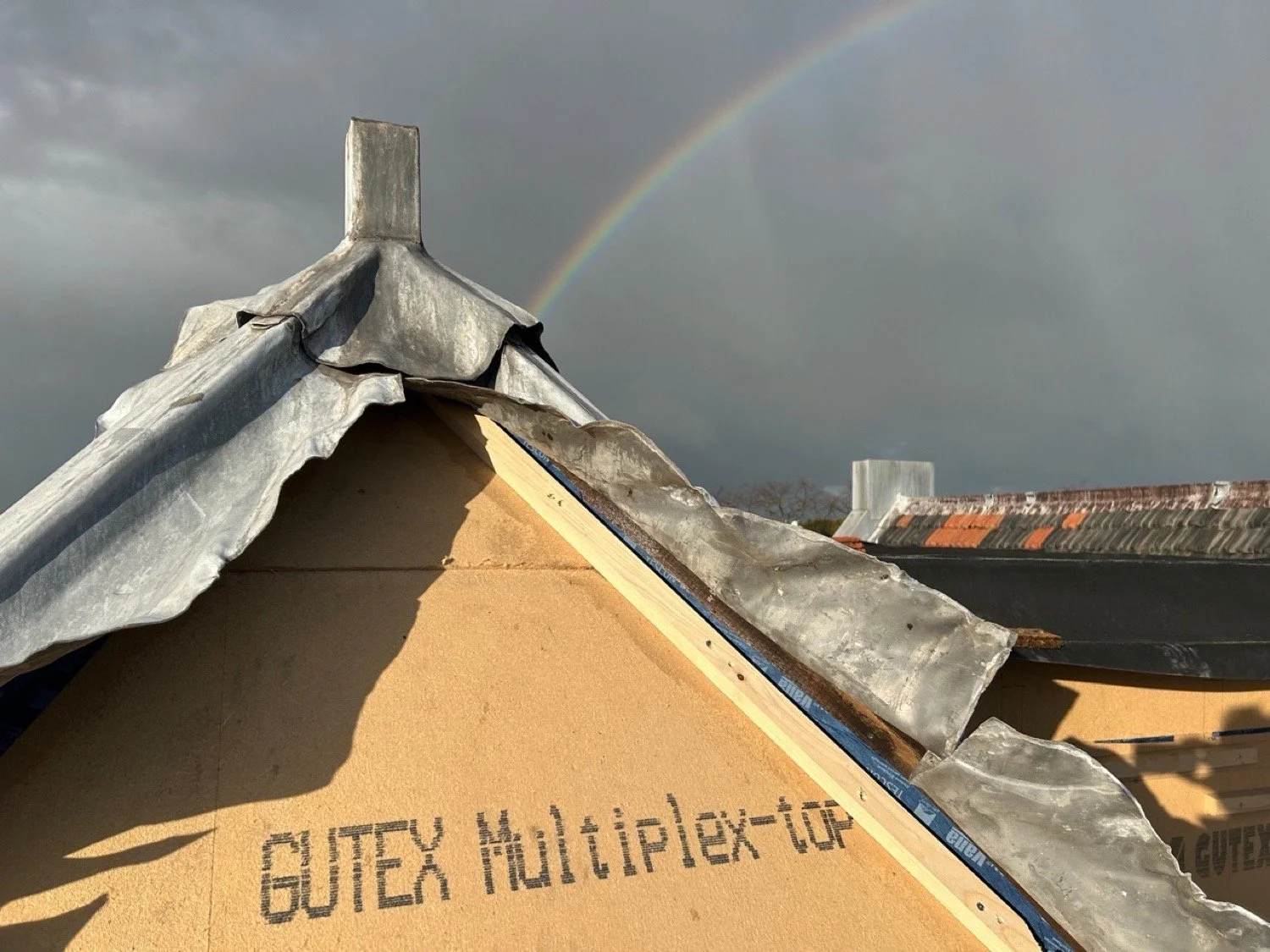

Na isolatie van een schuindak. Houtvezelisolatie aan de binnenkant in combinatie met leemstuc zorgt voor zeer hoge isolatie waarde en optimale faseverschuiving. Dit zorgt voor comfort in winter en zomer. Dit is verder versterkt door ook houtvezelisolatie toe te passen aan buitenzijde. Zo kan het bestaande dakbeschot behouden blijven en toch uitstekende tocht en waterdichting bereikt worden. Terwijl de gehele opbouw blijft ademen. Opbouw: leemstuc-houtvezelplaat-houtvezelisolatie tussen gordingen en kepers-bestaand dakbeschot-houtvezelplaat-contralatten-panlatten-hergebruikte dakpannen.

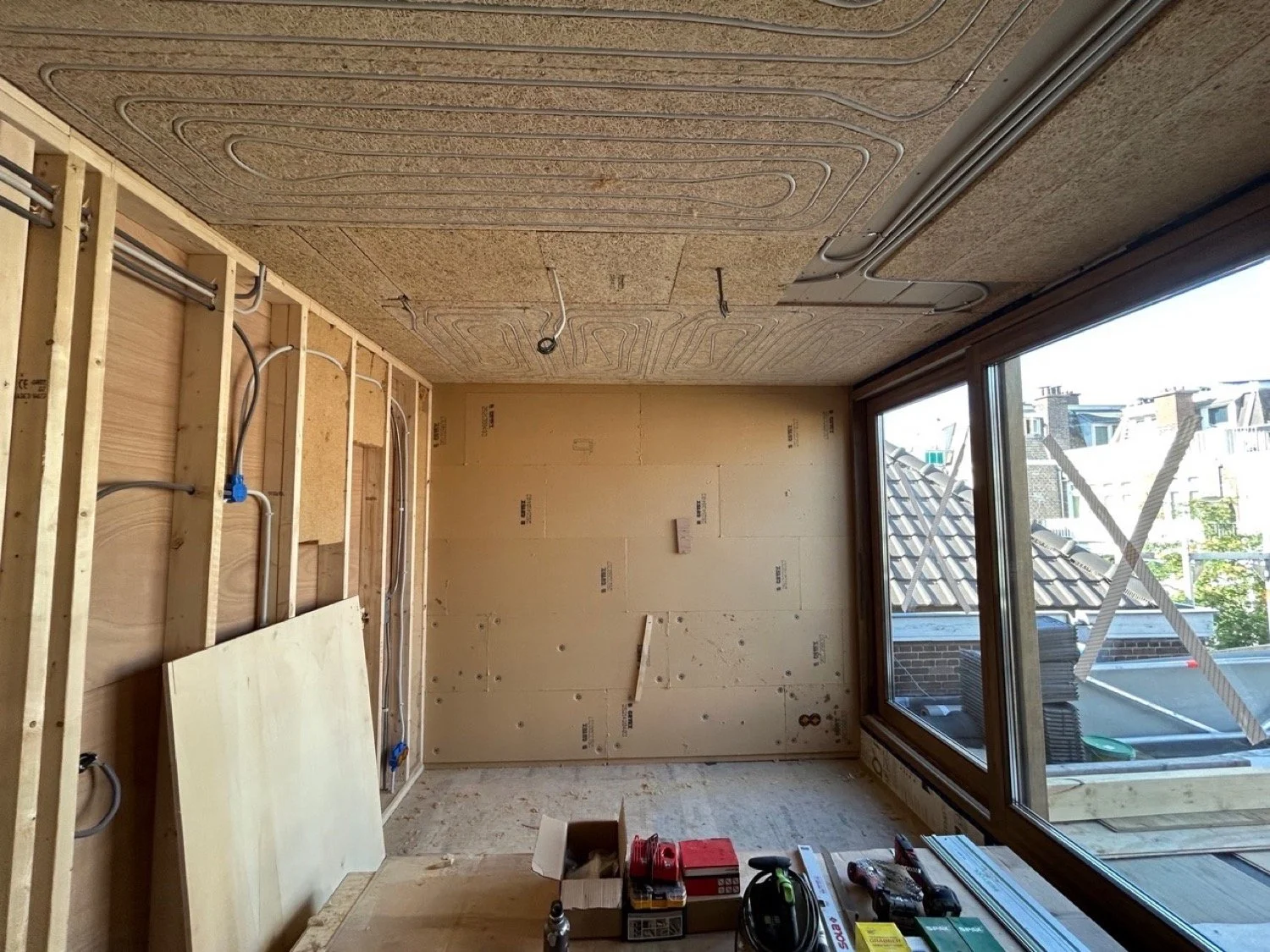

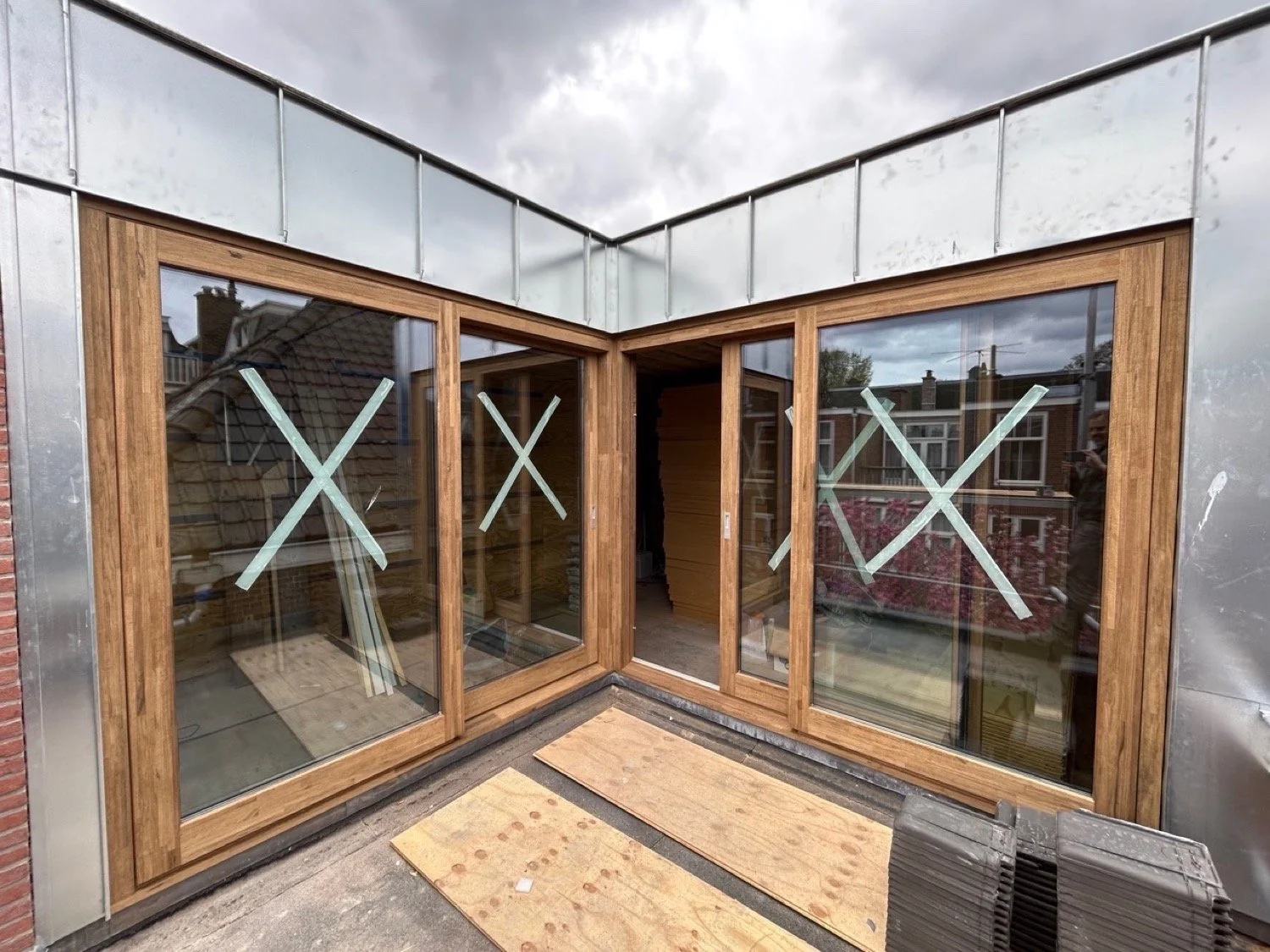

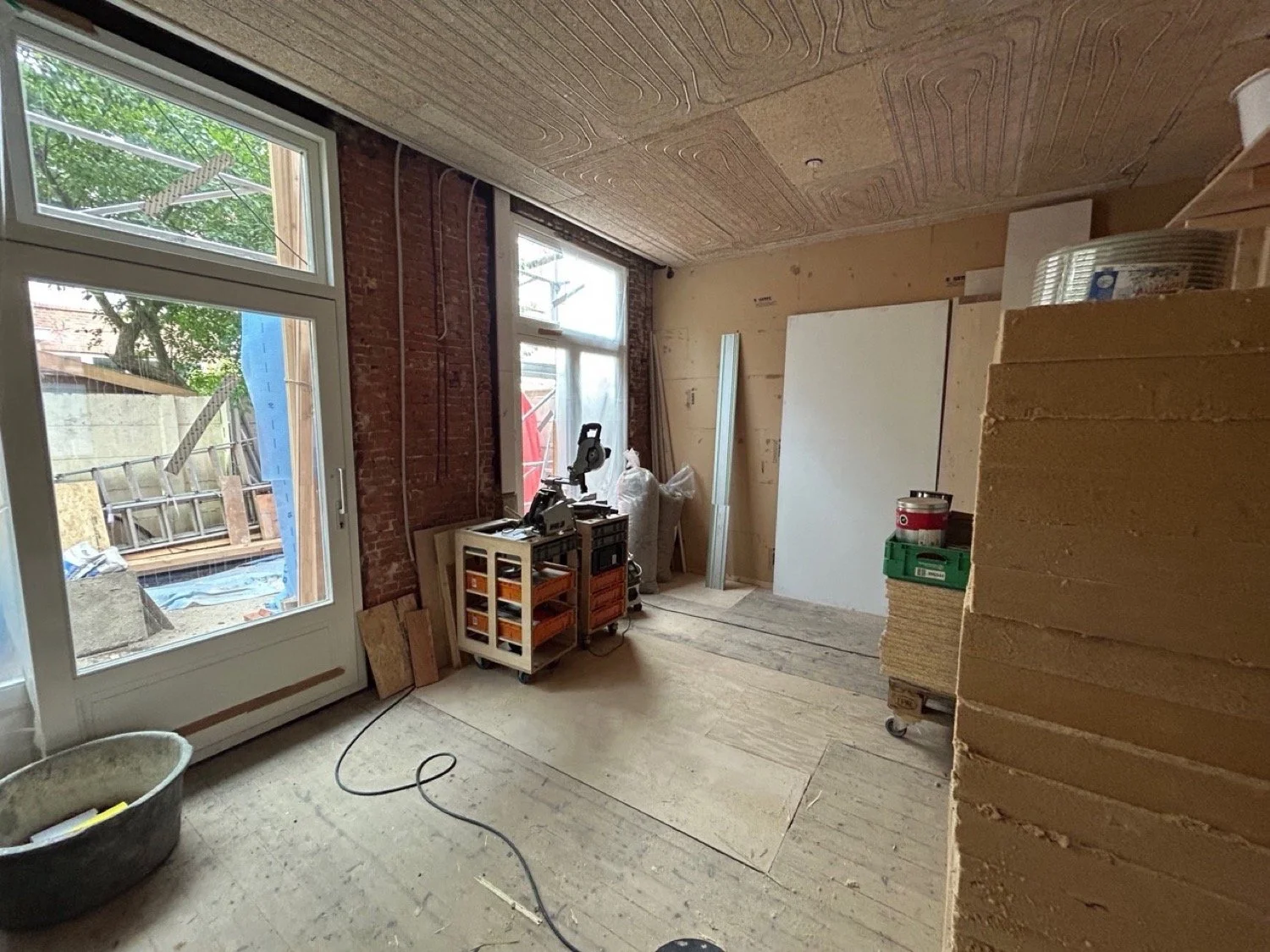

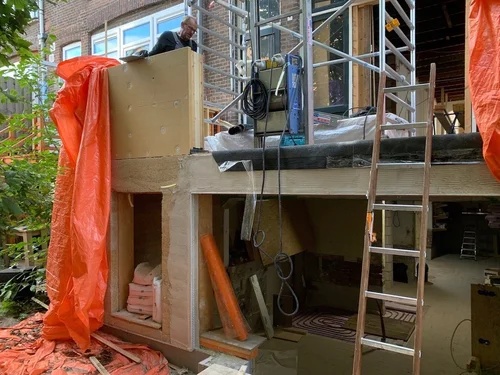

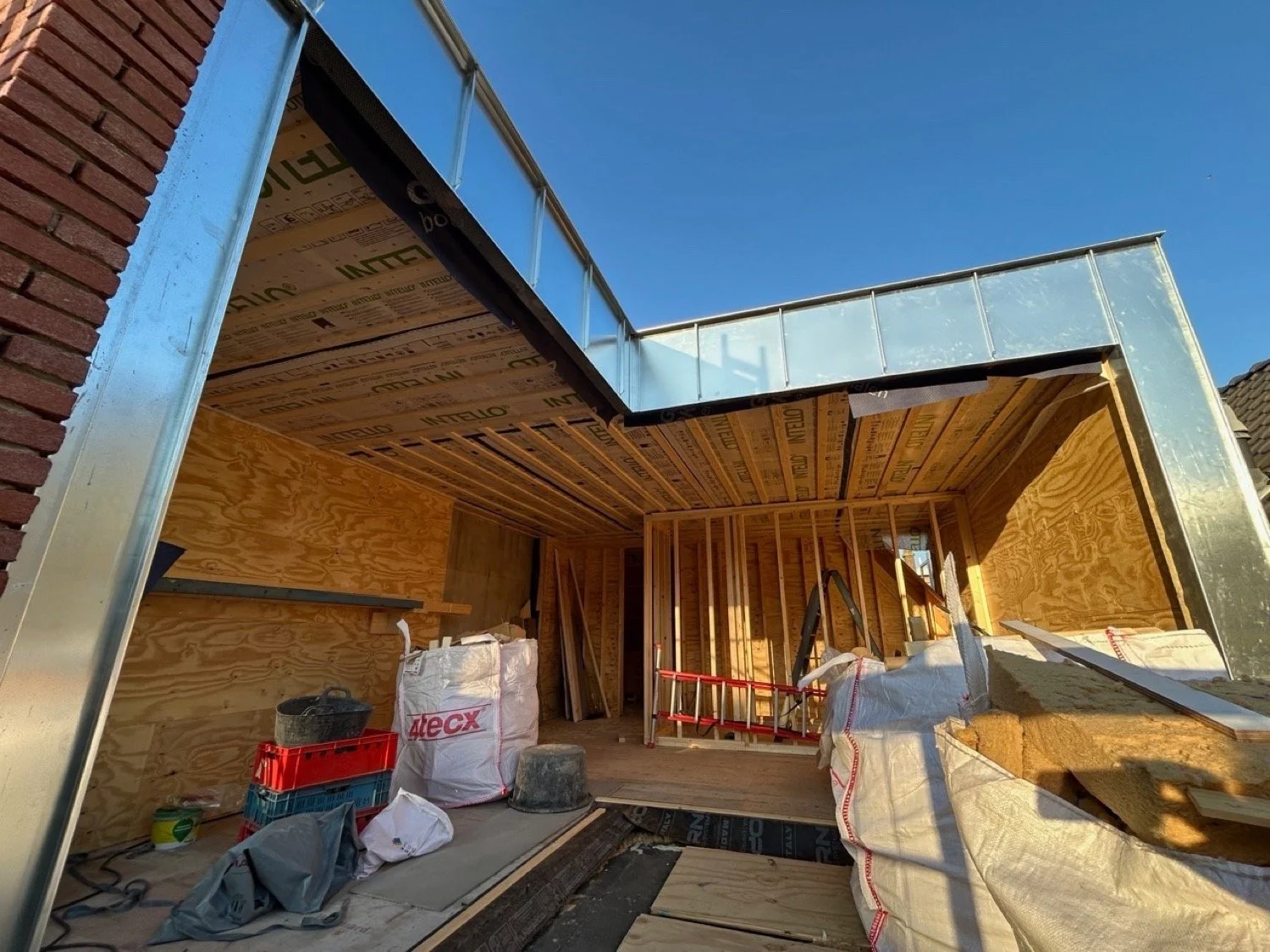

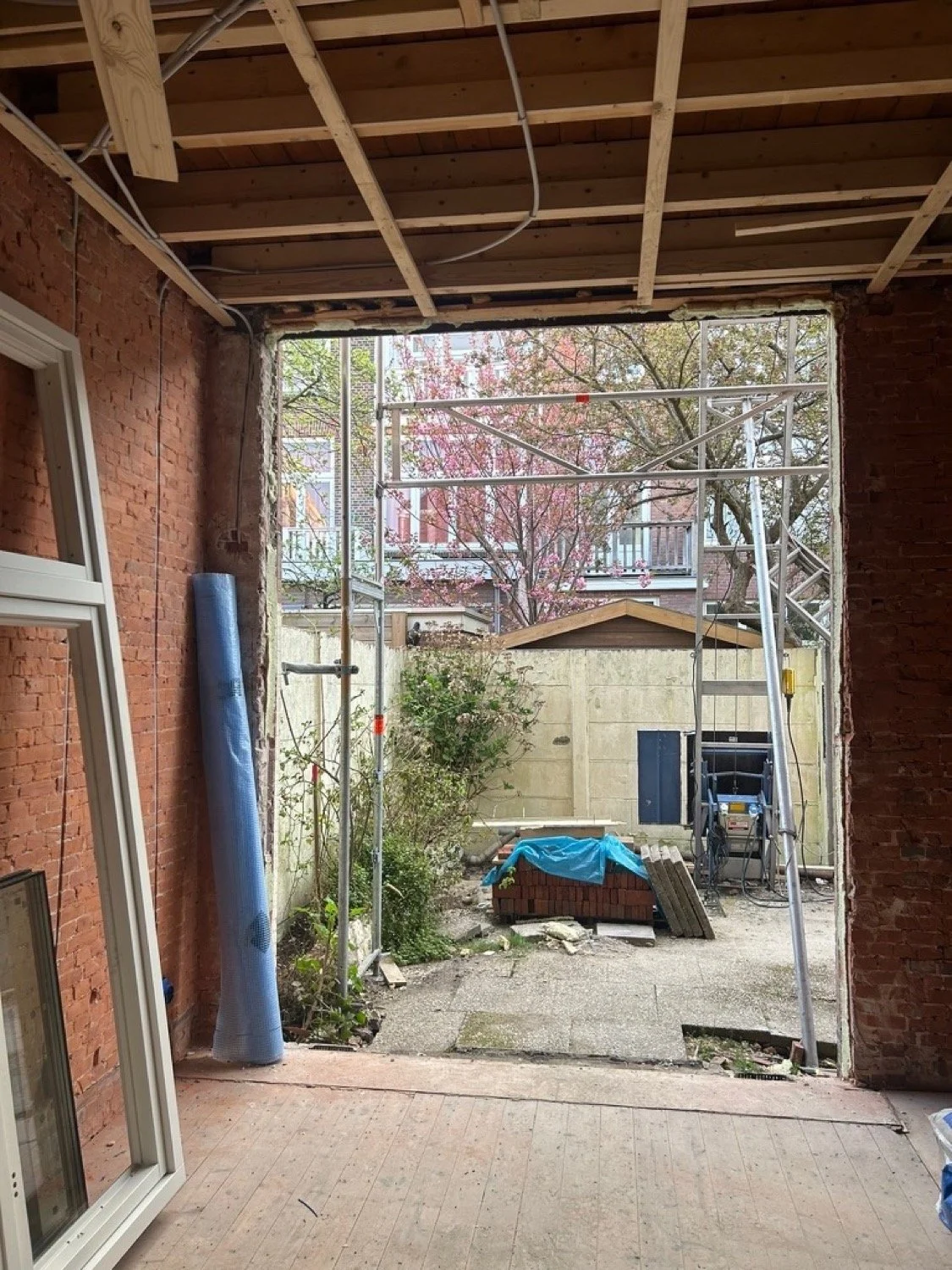

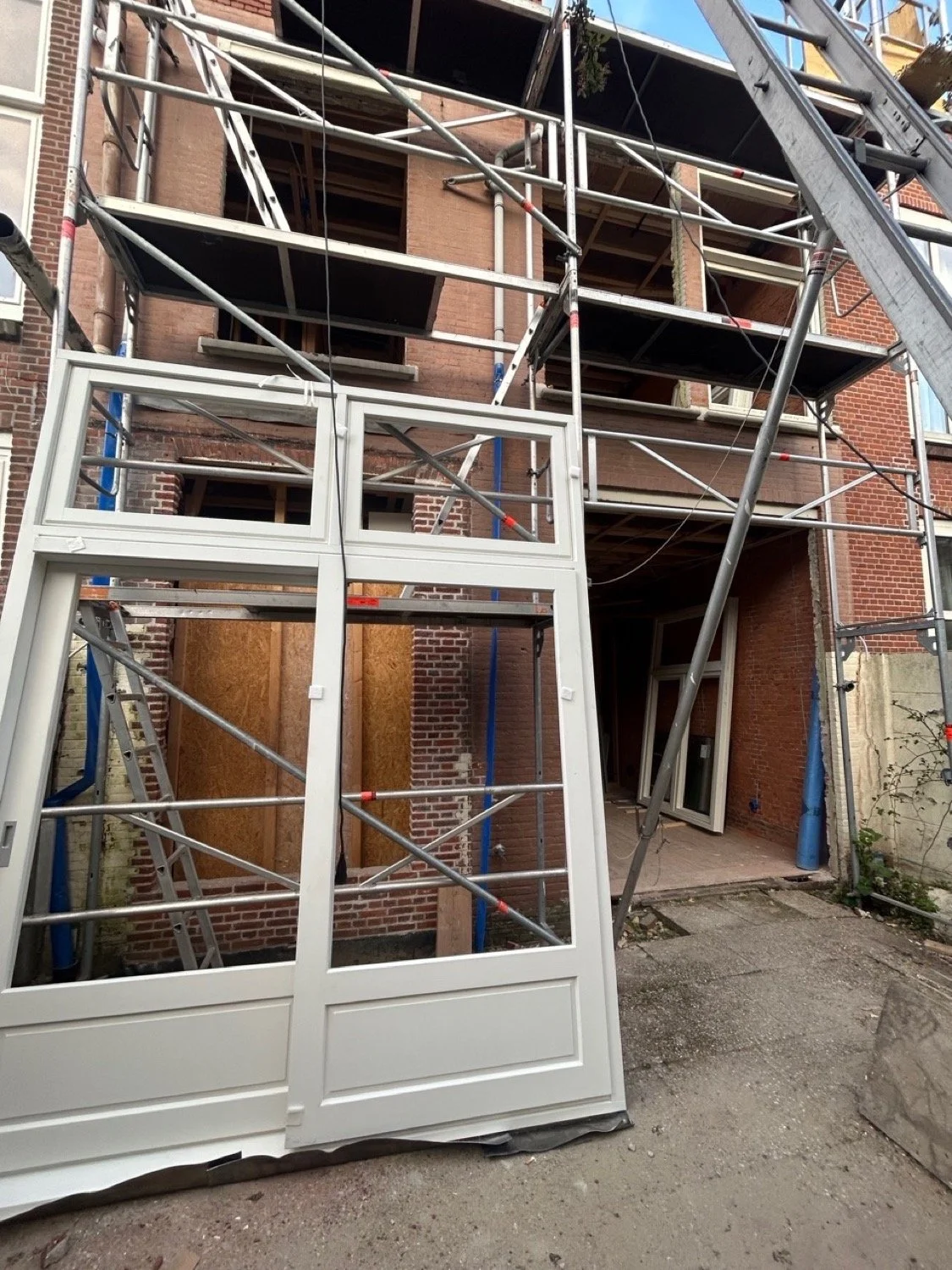

Verbouwing van balkon naar keuken met daarboven een dakterras. Voornamelijk geïsoleerd met Gutex houtvezel isolatie.

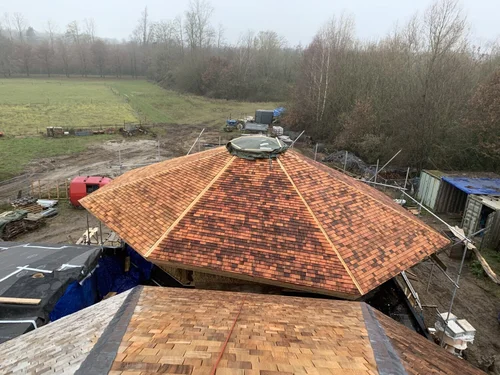

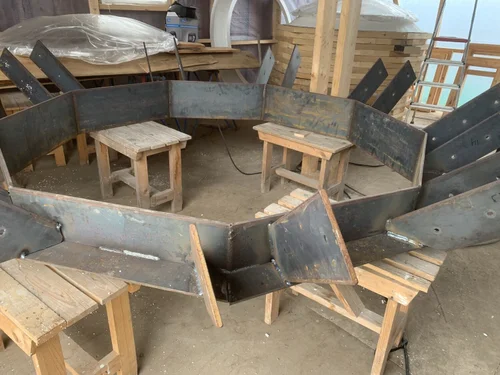

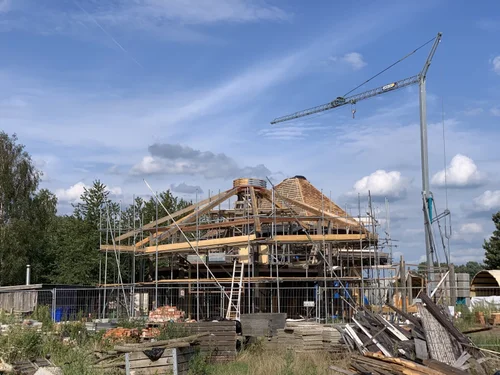

Een bezoekerscentrum voor Roggebotstaete. Ik raakte betrokken bij dit project op het moment dat het al een tijd stil lag. Als gevolg van slecht ontwerp, onrealistische verwachtingen en volkomen afwezige sturing lag de bouwplaats er zielloos en verlaten bij. Samen met een zeer ervaren timmerman en alleskunner, Martin Blind, hebben we een herstart gemaakt. Door ’s avonds en ’s nachts te modelleren in de computer en overdag te bouwen is het gelukt om voortgang te boeken. Langzaam aan groeide er een gemeenschap van vrijwilligers waarvan velen zonder bouwervaring. Maar door een grote mate van betrokkenheid is een uniek gebouw gemaakt en een gemeenschap gevormd.

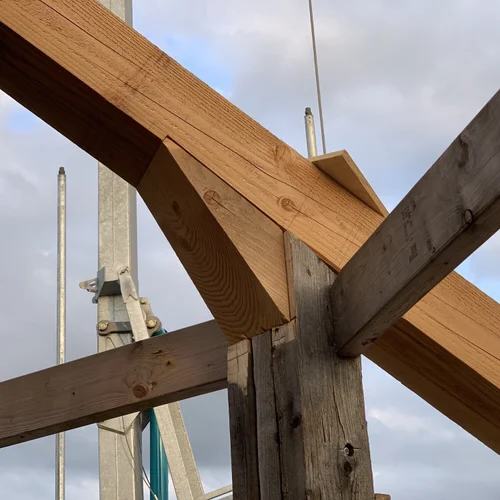

Het grootste deel van het hout dat is gebruikt komt uit sloop projecten in de buurt. Er staan zelfs dertien kolommen die eerder zijn gebruikt voor de bouw van de beroemde brug over de IJssel bij Kampen in 1448. Drie daarvan inclusief de smeedijzeren punten die prominent in het zicht zijn geplaatst. De muren zijn gemaakt van strobalen en afgRoggebotstaete facebook (opent in nieuw window)ewerkt met leem. Op een aantal plaatsen die minder geschikt waren voor strobalen is kalkhennep gebruikt. Het dak is afgewerkt met Western Red Ceder shingles.

Boeking (opent in nieuw window)

Youtube (opent in nieuw window)

Roggebotstaete facebook (opent in nieuw window)

Roggebotstaete.nl (opent in nieuw window)

EcobouwSalland b.v. (opent in nieuw window)

Wat er precies is misgegaan met de nieuwbouw van schoolgebouw Het Venster zal ik nooit weten. Van een afstand zag ik het misgaan en opnieuw misgaan en opnieuw. Tot er op een dag een stapel onderdelen voor mijn neus lag.

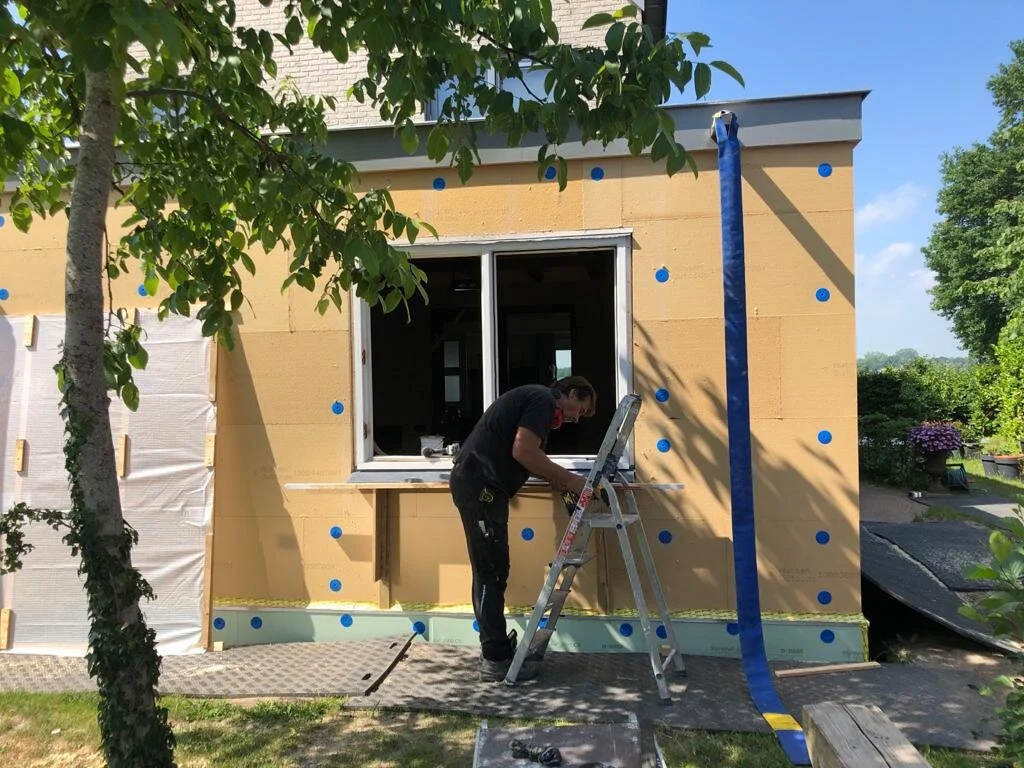

Uiteindelijk is er een uitbouw van gemaakt. Voor dit project heb ik een inventarisatie gemaakt van het materiaal dat voorhanden was en heb meegewerkt aan het zaagplan. De panelen en ander hergebruikt hout heb ik verzaagd tot een bouwpakket dat op lokatie is geassembleerd. De rest is weer doorverkocht.

Het verzagen van deze panelen was een uitdaging omdat de panelen zeer groot en zwaar zijn. Door de ongelijke en vooral zachte ondergrond kwamen er krachten vrij met beknelling van de zaag tot gevolg.

Tip: doe dit altijd op een draagkrachtige vloer want het uitvullen van een continu veranderende ondergrond is zéér tijdrovend!

Schunck en Wonen Limburg hebben mij uitgenodigd om een flatje in te richten met uitsluitend afgedankte materialen en om daar anderen in te betrekken. Zoals overige bewoners, studenten en partners van Wonen Limburg.
In dit project heb ik verschillende vormen van hergebruik toegepast.
Zo heb ik van balken een eettafel gemaakt. Hierdoor wordt een product terug gebracht tot een grondstof en volledig vervormd. De krukken die ik heb gemaakt zijn een voorbeeld waarbij afgedankte materialen blijven wat ze zijn maar terugkomen in een andere assemblage. De garderobe kast is gemaakt van aangepaste keukenkastjes. Hierbij blijft het product grotendeels in stand, alleen de samenstelling en functie is veranderd.
Samen met bewoners heb ik reparatie klusjes in hun huis gedaan en samen meubels gemaakt van restmaterialen.
Studenten van de TUDelft hebben in een workshop onderdelen van de inrichting gemaakt van afgedankte materialen en producten.
In het werken met reststromen valt me altijd op hoe belangrijk timing is. De voorraad is weliswaar gigantisch, maar het is kort beschikbaar en moeilijk te voorspellen.

Schunck (opent in nieuw window)

Wonen Limburg (opent in nieuw window)

Artikel (opent in nieuw window)

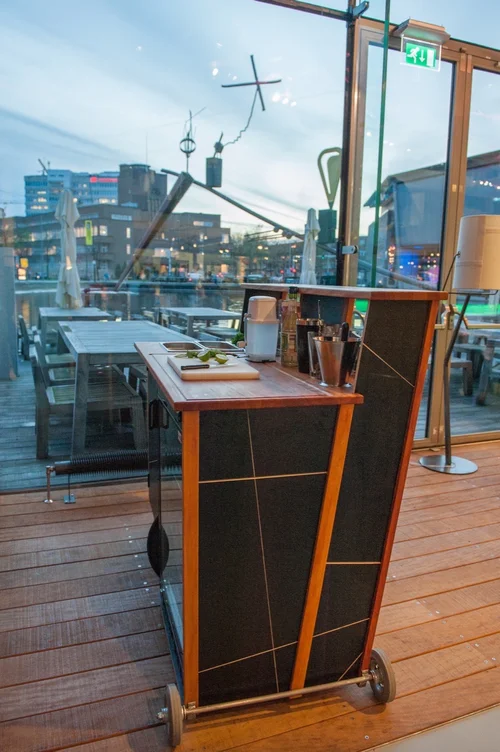

Een mobiele cocktailbar voor een horecagelegenheid. Kleine stukjes zwarte betonplex zijn afkomstig uit afval van de bouwput van Rotterdam CS. Het overige hout is Bilinga, afdankertjes van de verbouwing van de betreffende horecagelegenheid. ‘Te krom, teveel scheuren.’ Door dit materiaal terug te laten komen in een meubel past het geheel goed bij elkaar.

Drempels ter plaatse vereisten grote wielen. Door de bodem van de bar te laten verspringen in hoogte is het mogelijk om toch een correcte werkhoogte te realiseren met een koelkast onder het werkblad. Het werkblad is voorzien van een uitsparing voor gekoelde voorraad van ijs en ingrediënten. En een gat met een afvalbak eronder. In de deur van het voorraadkastje is een sparing voorzien die directe toegang geeft tot dienbladen.

De bar is gemaakt in opdracht van:

Bende

Een huis van hout en stro in Oosterwold. Een project van Ecobouw Salland waarbij ik van fundering tot en met ruwbouw heb meegewerkt in de uitvoering.

https://ecobouwsalland.nl/

Een bak voor het verzamelen van oud papier. Gemaakt van afgedankte multiplex reclameborden. Zwaluwstaart verbindingen zorgen voor een sterk geheel ondanks het zeer dunne plaatmateriaal.

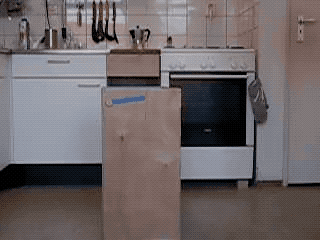

Het handvat rolt, aangedreven door zwaartekracht, vanzelf aan de kant. Dit geeft optimale toegang tot de opening. De sleuven waarin het handvat rolt maken het ook makkelijk om te dragen met twee handen.

Een pseudo vakwerkbouw afdak en schuur. Hier is gekozen voor een compromis waarbij er deels ingkeepte houtverbindingen zijn gebruikt maar ook gebruik is gemaakt van schroeven.

Dankzij de specifieke combinatie van restjes aluminium L- en U-profielen ontstaat een beugel die hangen én klemmen combineert door middel van één schroef. Tevens is de beugel hierdoor geschikt voor allerlei plank dikten.

In dit voorbeeld zijn oude reclame panelen van DiBond gebruikt als planken.

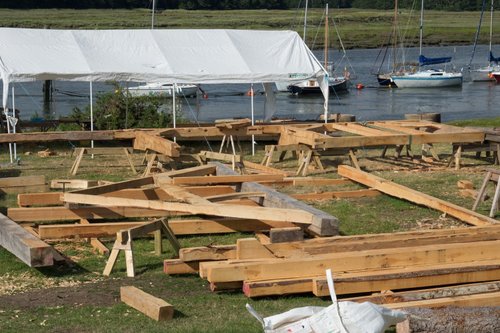

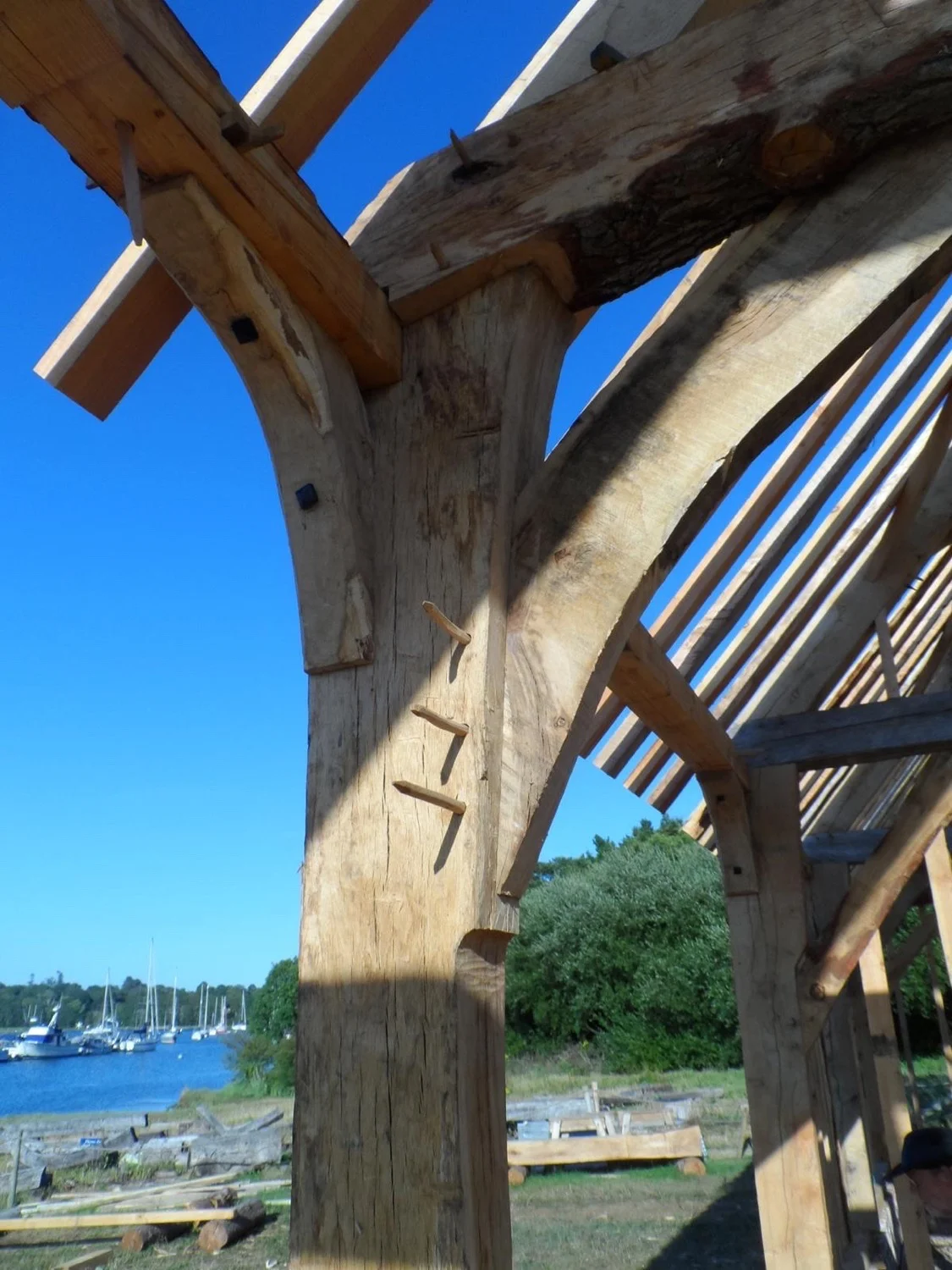

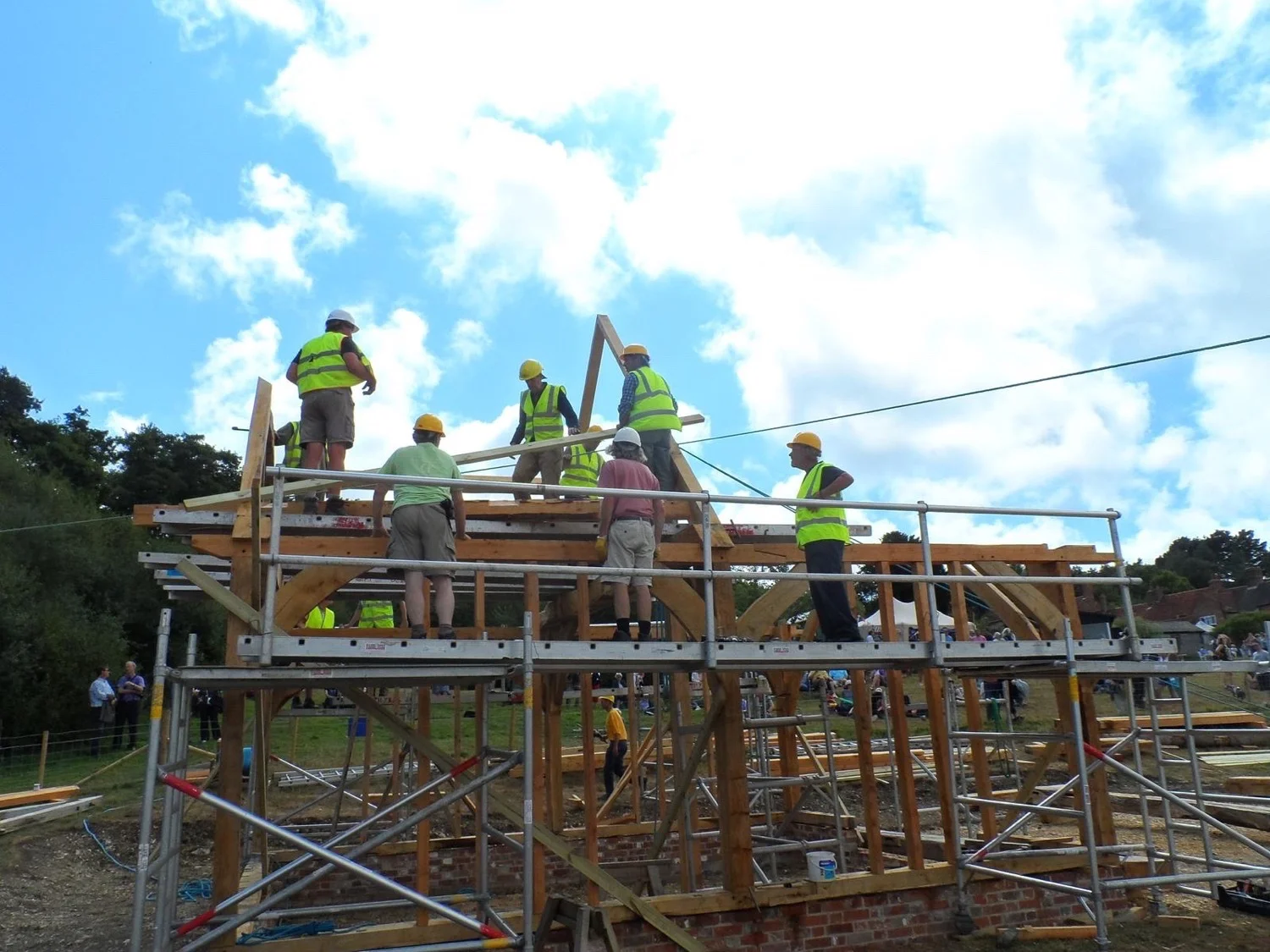

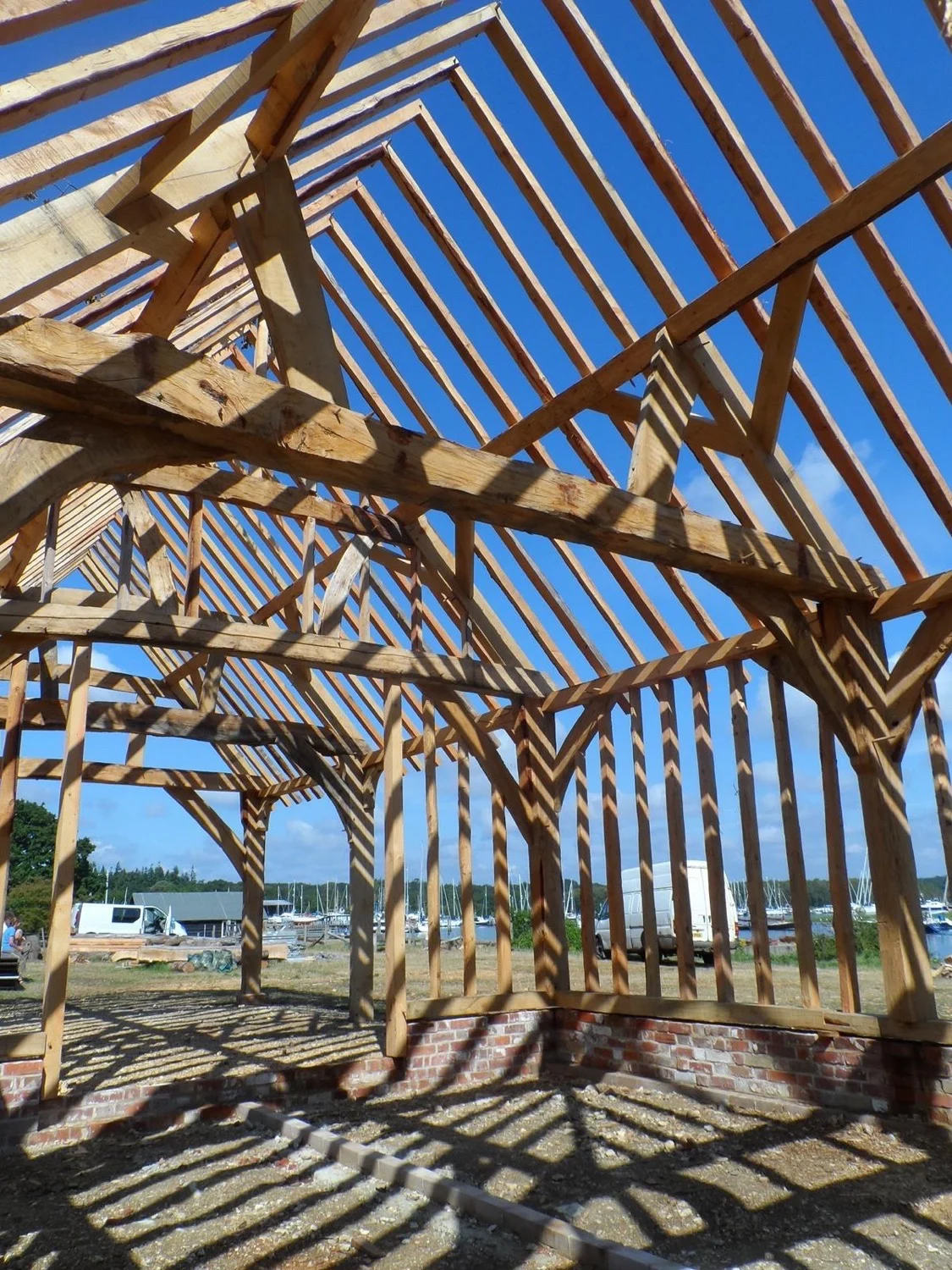

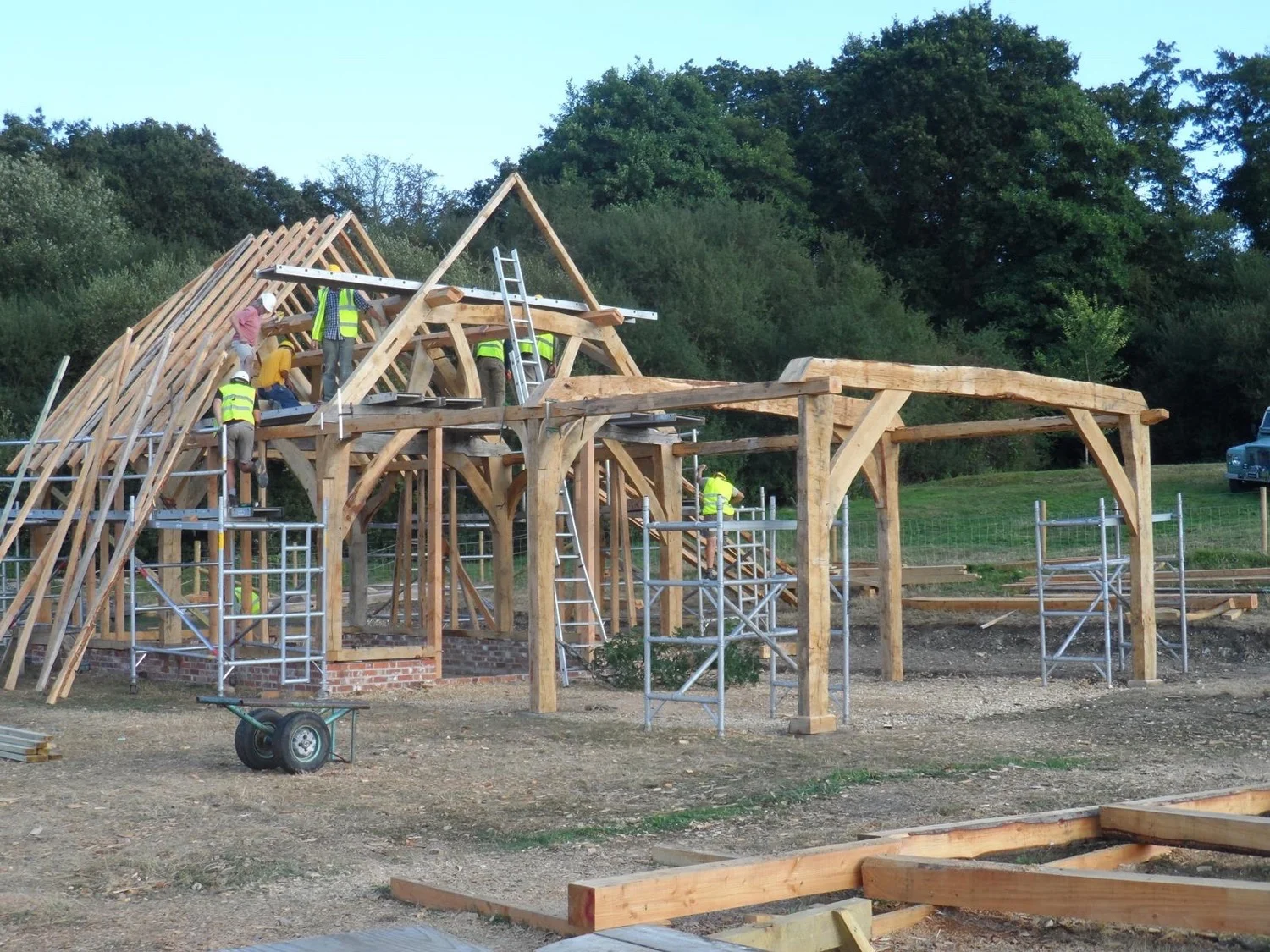

Reconstructie van een scheepswerkplaats. Opgebouwd van vers gekapte eiken uit de directe omgeving. Voor de bouw zijn uitsluitend handgereedschappen gebruikt. Eén van de meest fascinerende uitdagingen is het maken van, blijvend, perfect sluitende verbindingen van gekromde delen. Het gebouw is gemaakt door cursisten onder leiding van John and Henry Russel.

Meer over dit project:

Youtube

Blog

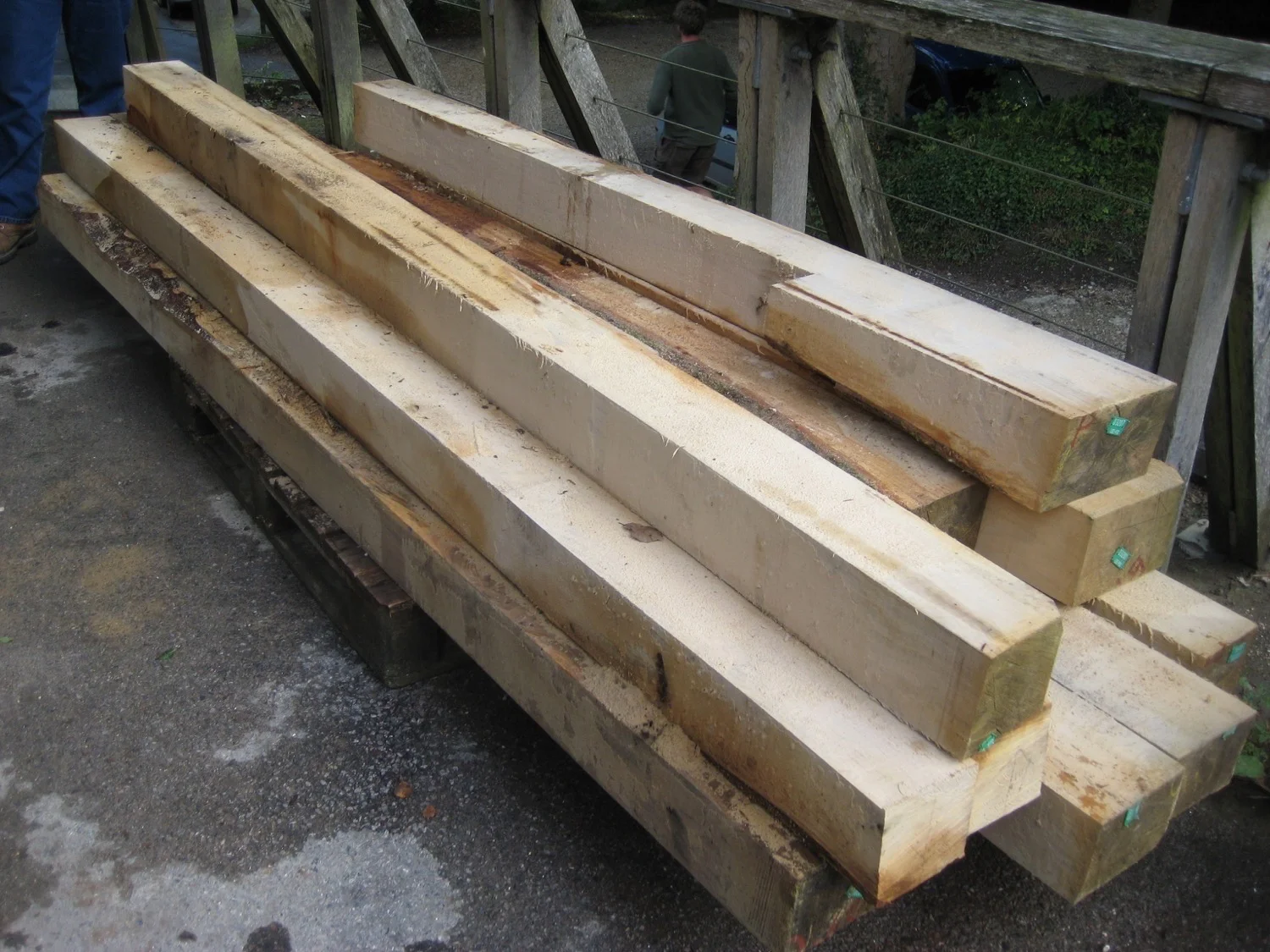

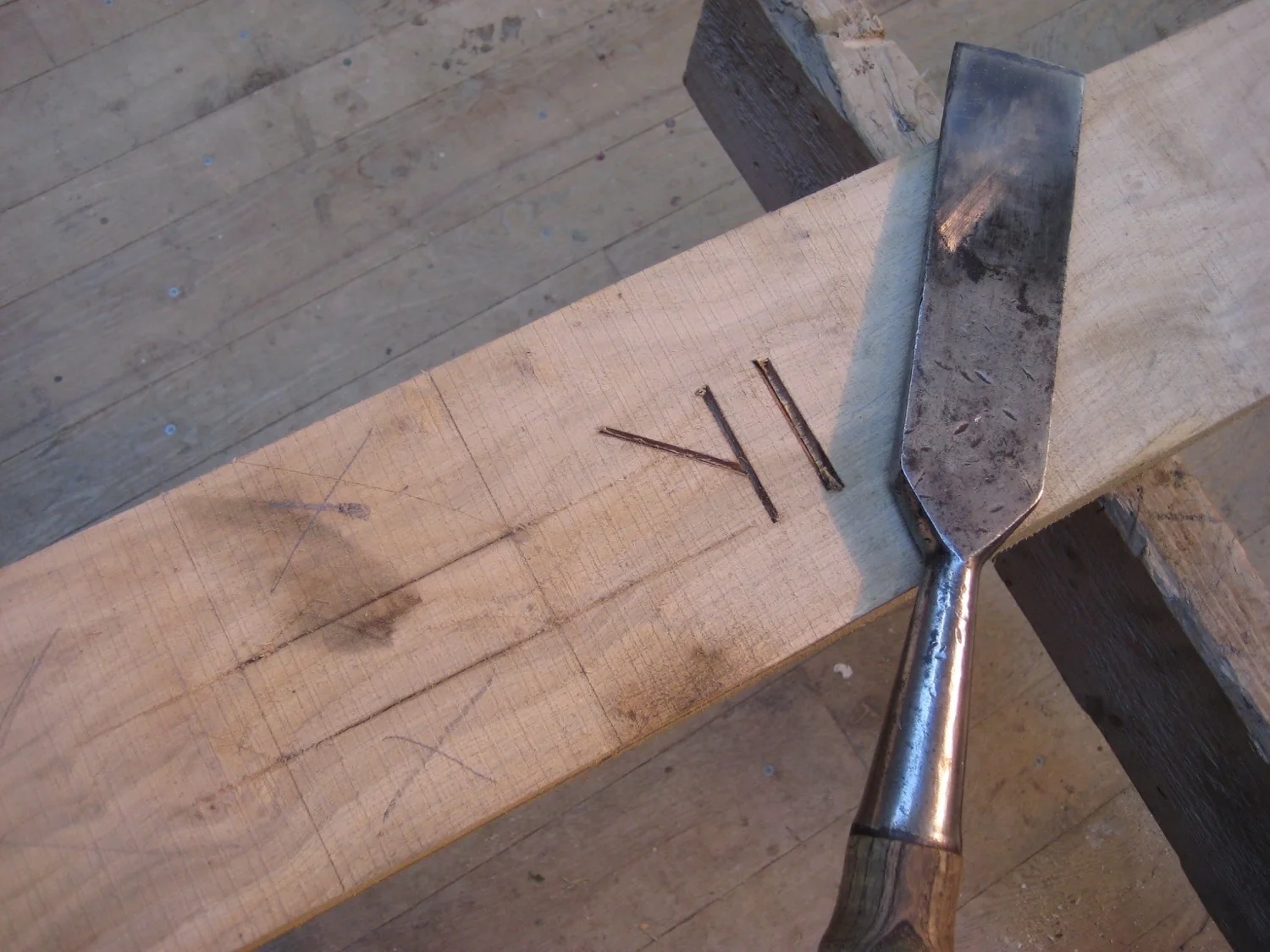

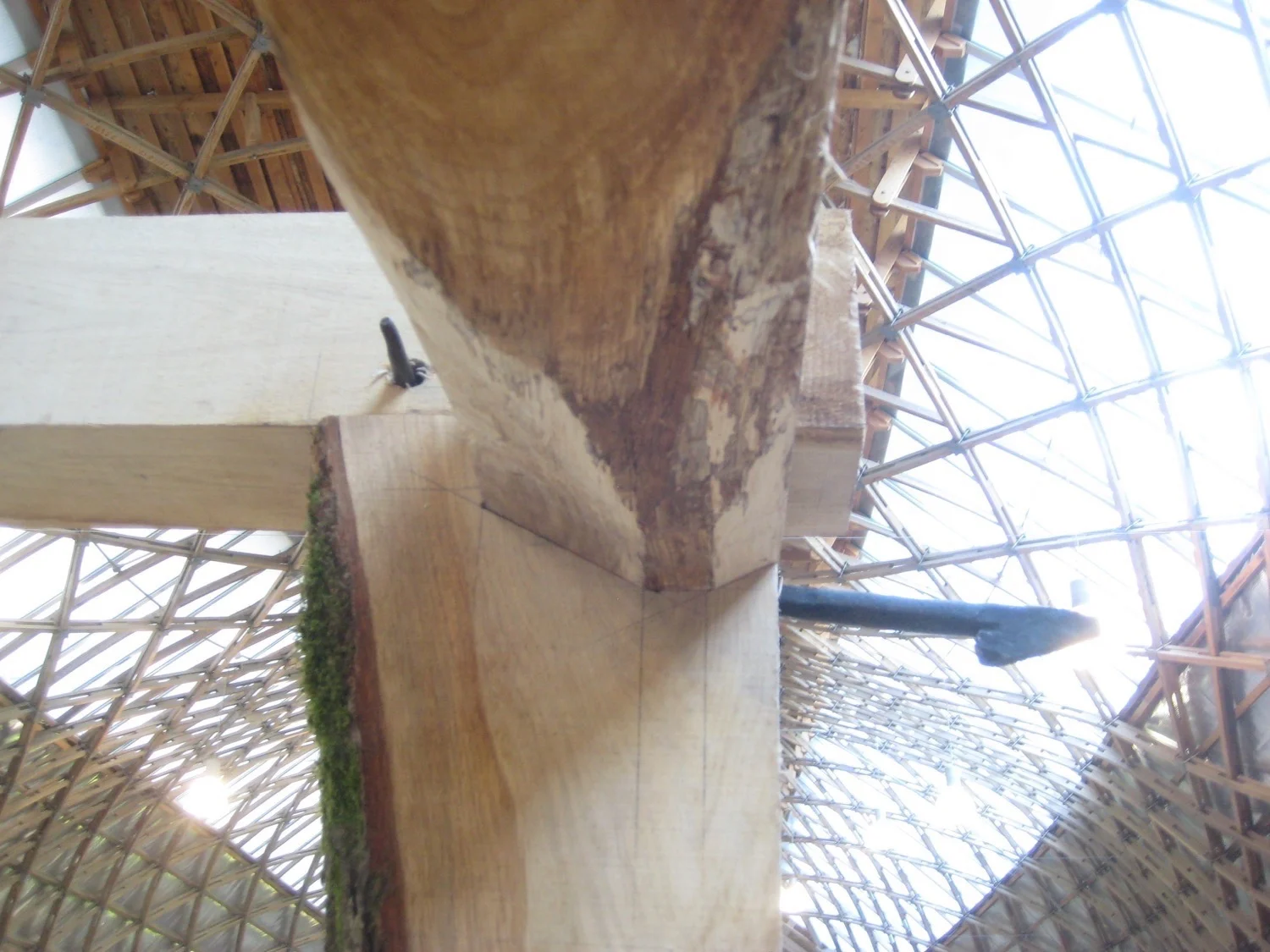

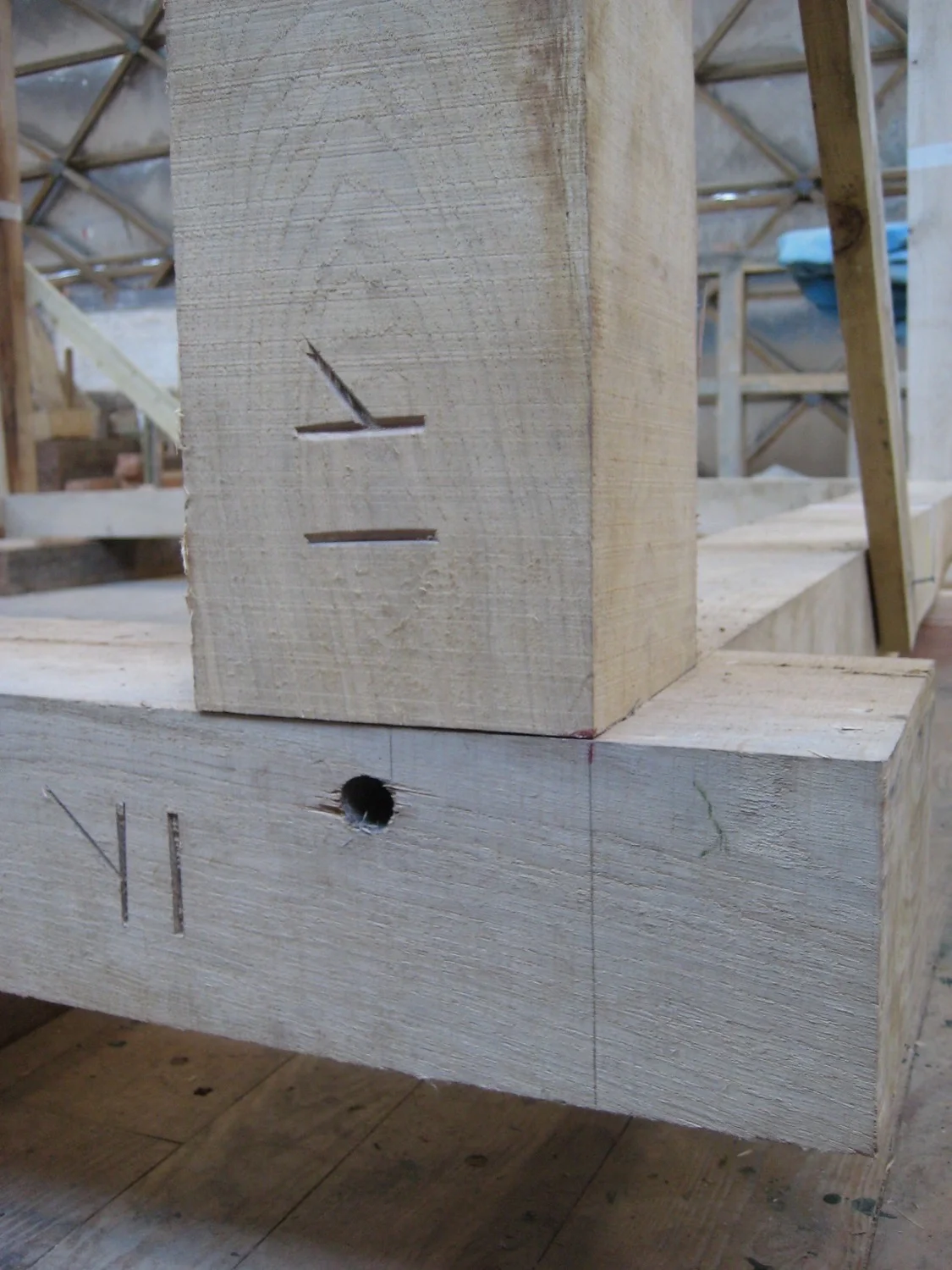

Resultaten van een reeks cursussen waarin steeds een aspect van vakwerk constructies uitvoerig werd bestudeerd en geoefend. Alle verbindingen zijn gemaakt met behulp van uitsluitend klassieke handgereedschappen.

Het is extreem indrukwekkend om te ontdekken wat er mogelijk is als eeuwenlange aangescherpte kennis en loepzuivere hand-oog coordinatie samenkomen.

Meer informatie is te vinden op:

Timber framing from scratch

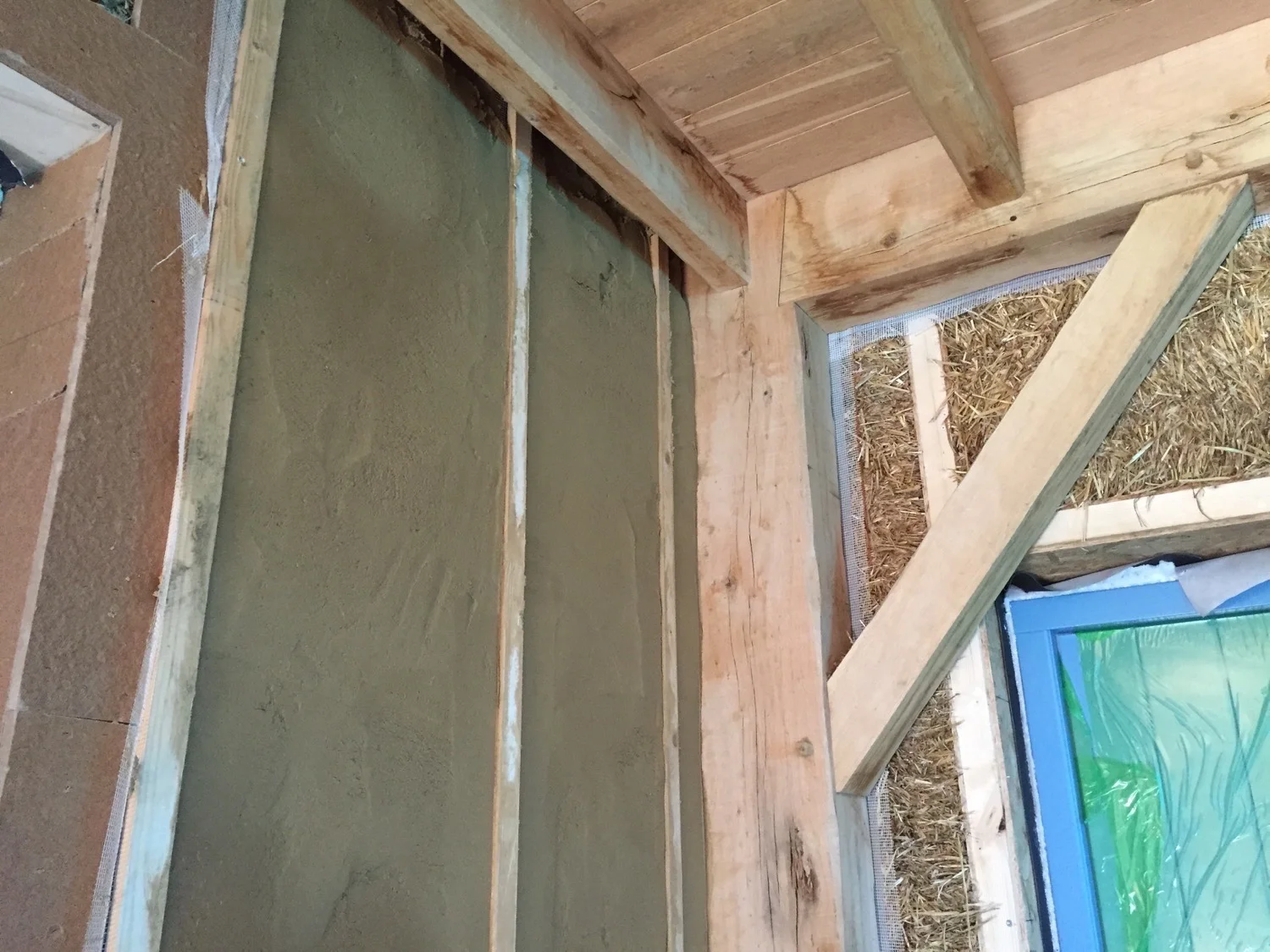

In juni 2015 heb ik geassisteerd bij de bouw van een huis van stro. De draagconstructie bestaat uit een eiken frame. De wanden zijn van stro die zijn afgewerkt met leem en kalk.

Het gebouw is ontworpen door:

Orio architecten

en is gebouwd door:

Svarok

De keuken in dit huis is gemaakt van bouwafval. Onder een aanrechtblad van beton zijn kasten en laden gemaakt van steigerhout en multiplex.

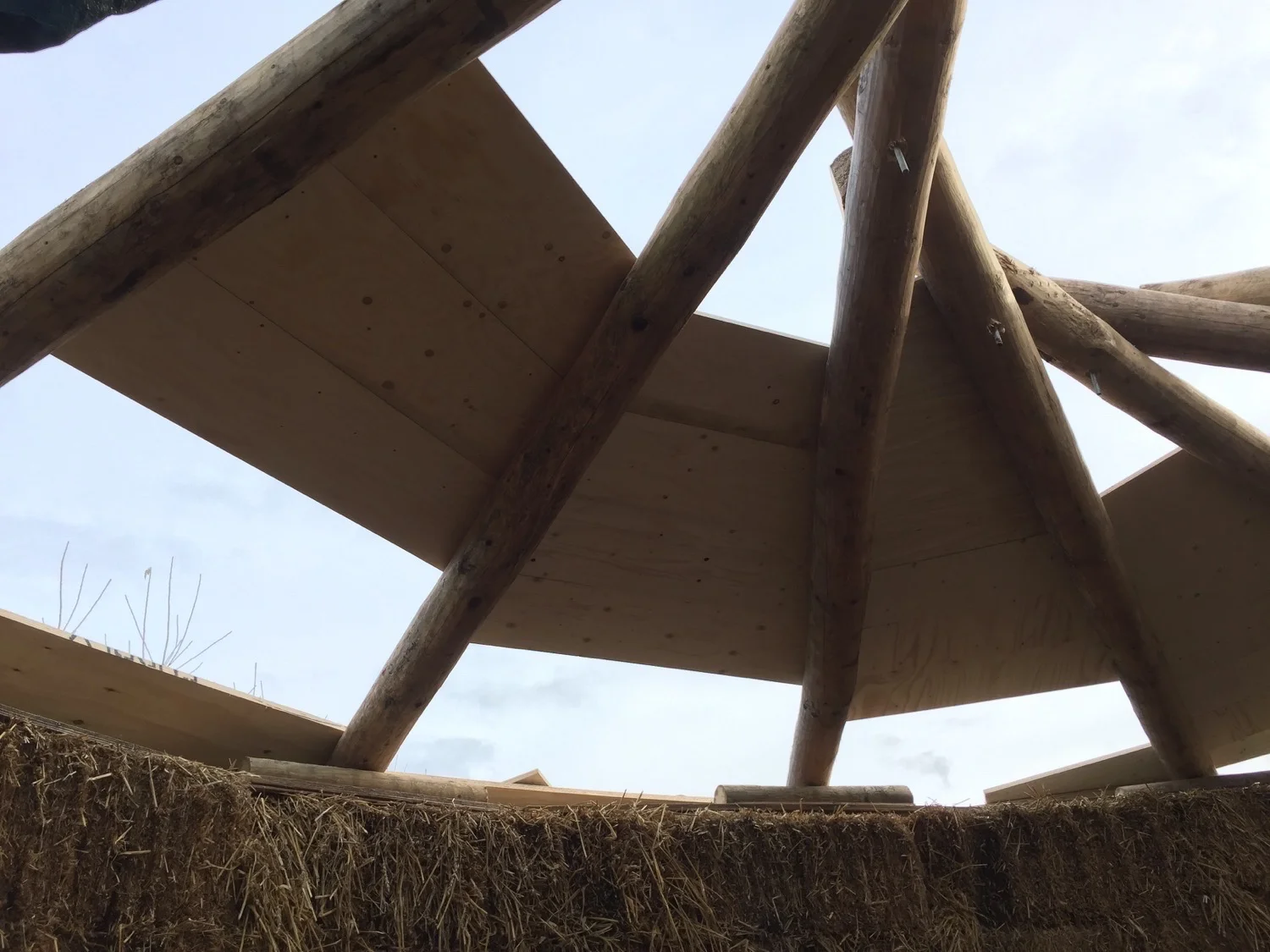

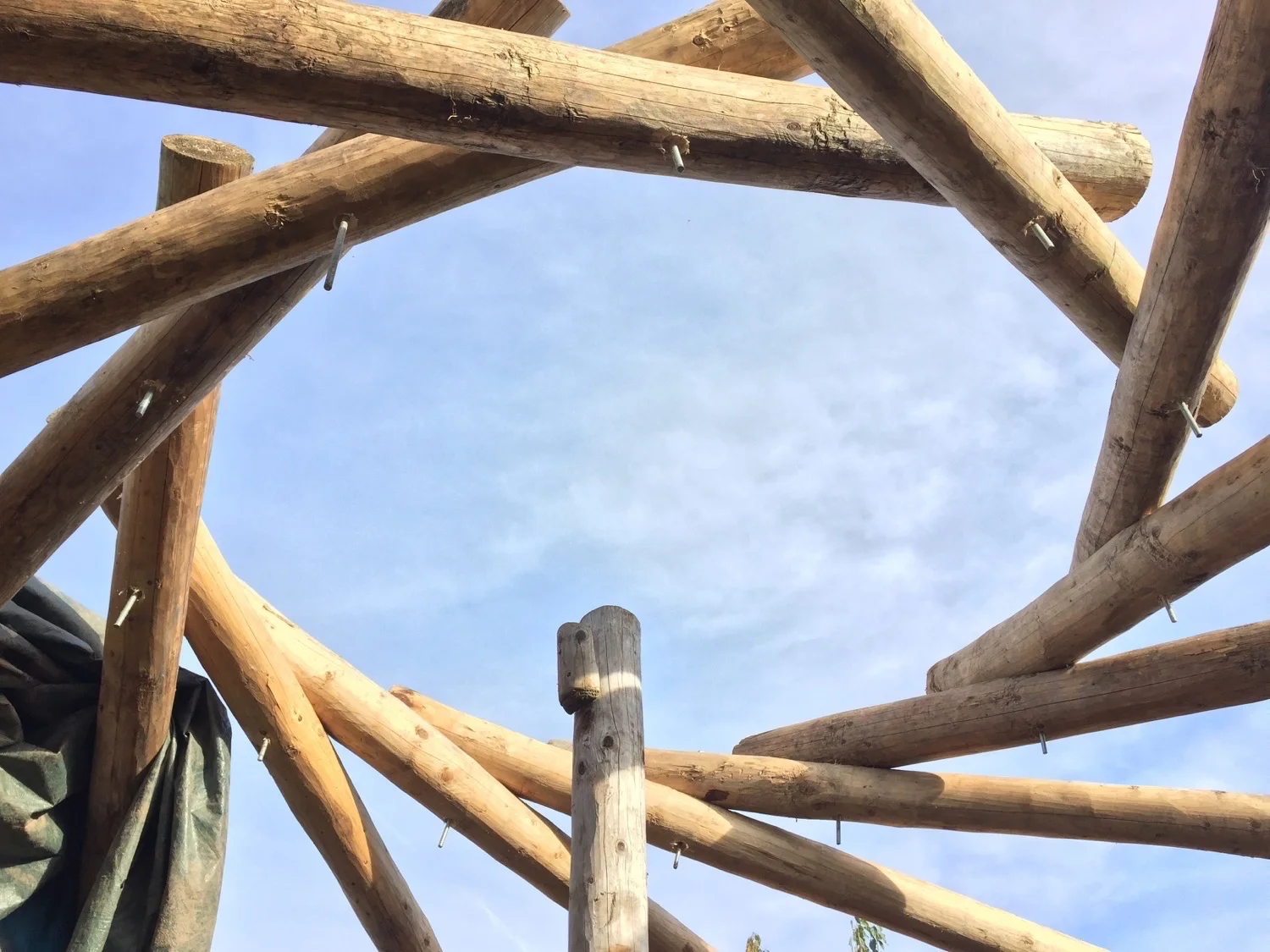

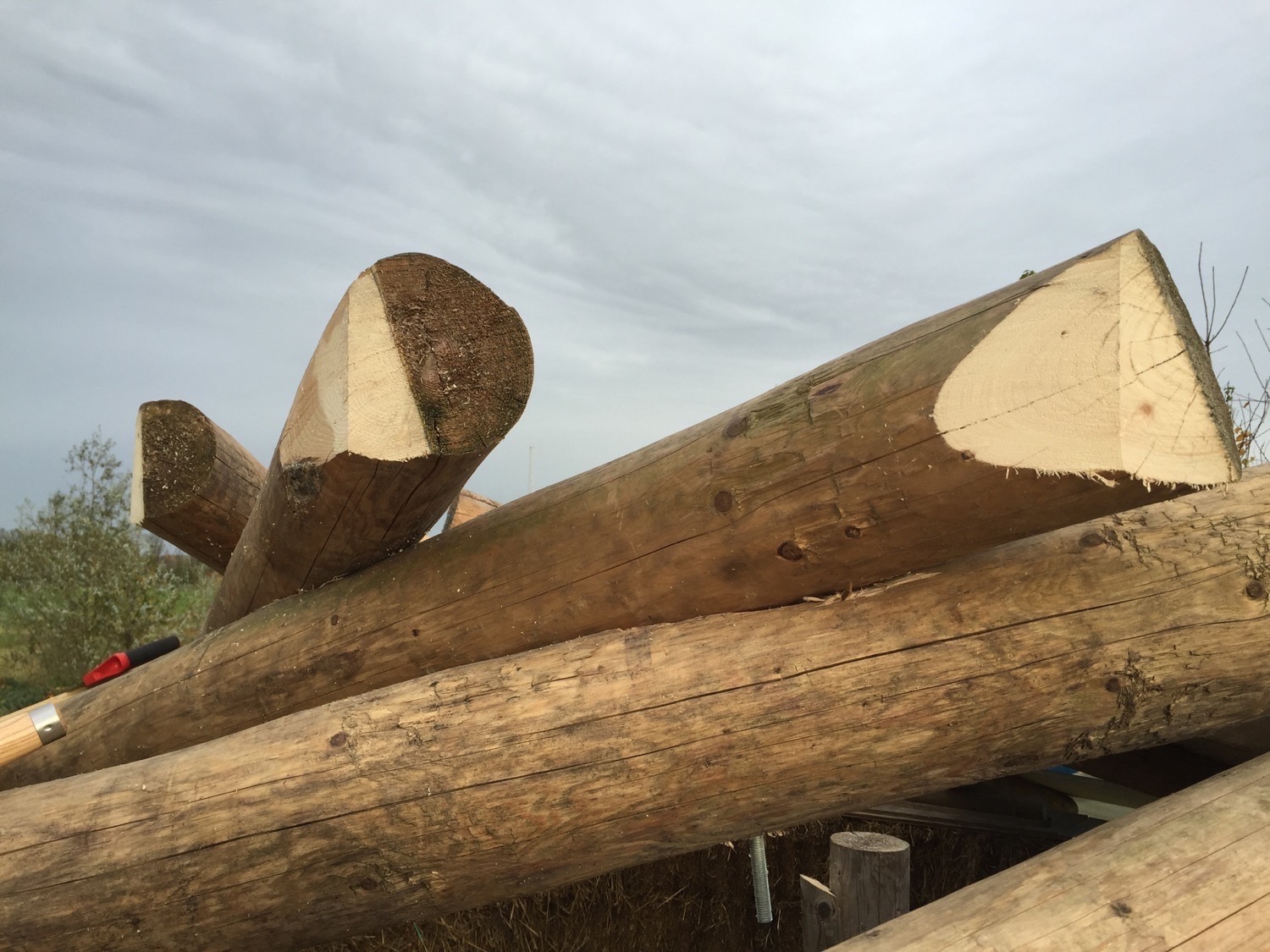

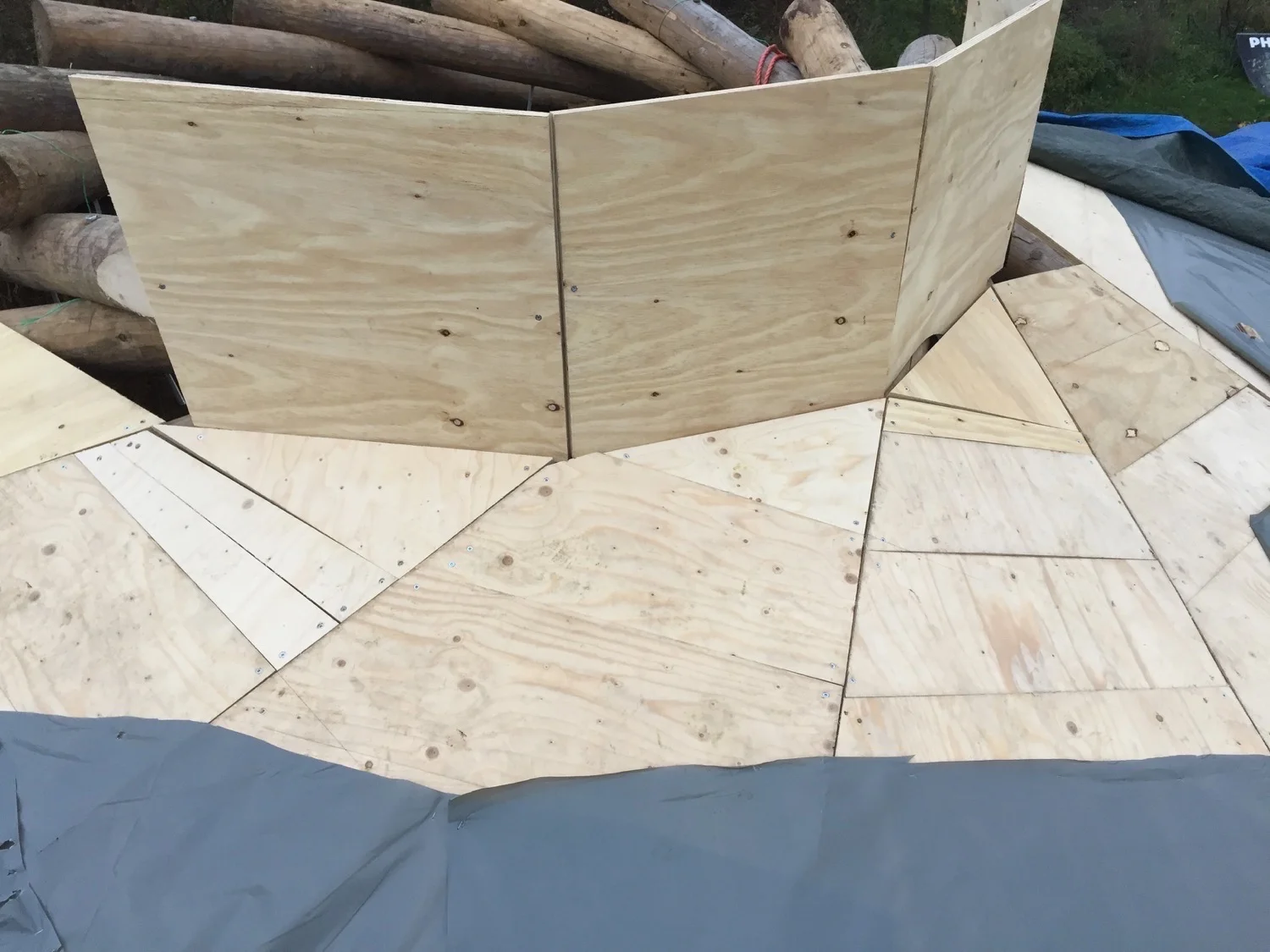

Een reciprocaal dak op een rond paviljoen van stro. Hoewel een reciprocaal dak niet de meest efficiënte bouwwijze is, is het wel mooi en leuk om te maken.

In tegenstelling tot wat veel mensen denken, is deze constructiewijze in detail te ontwerpen en berekenen.

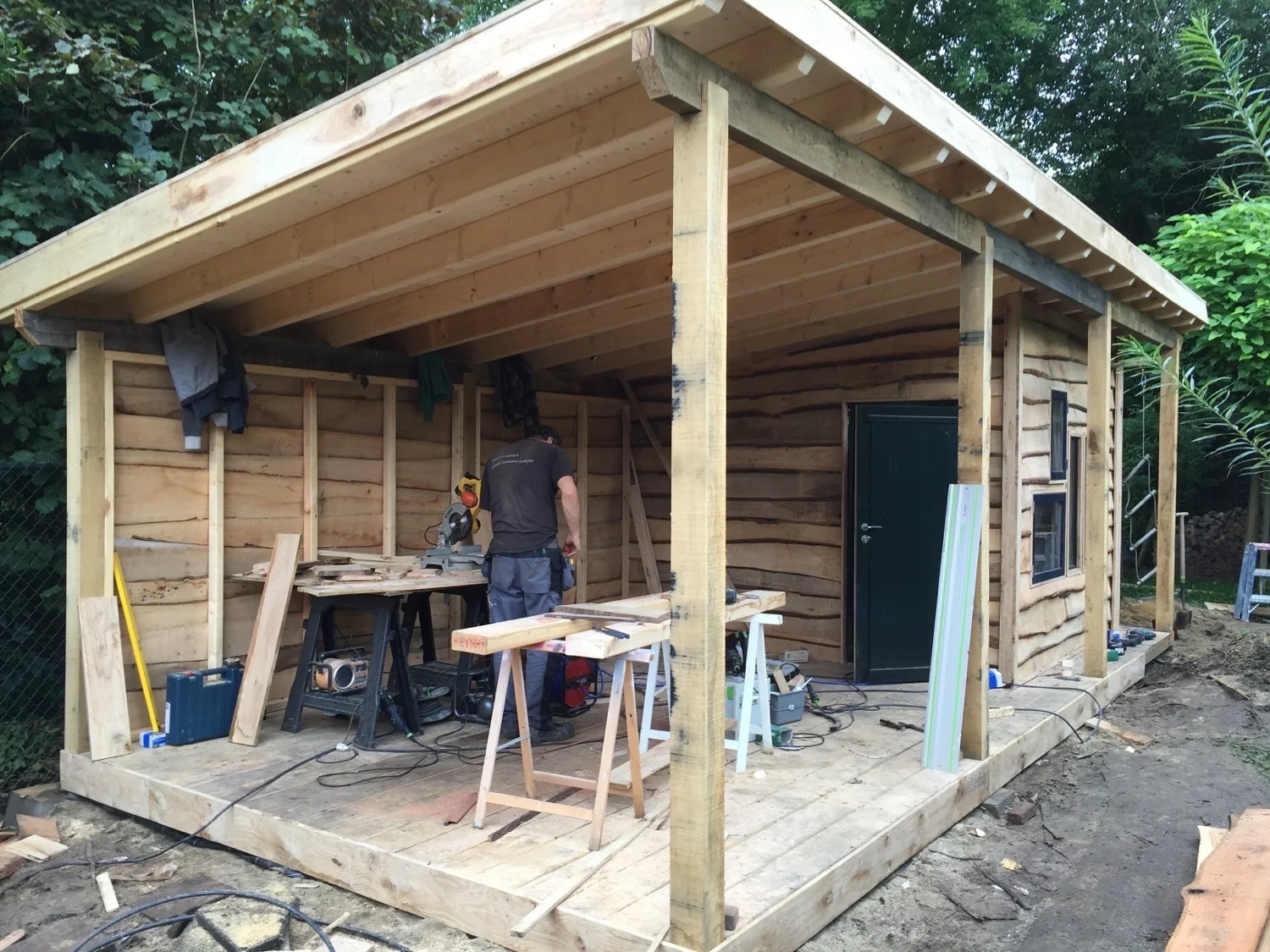

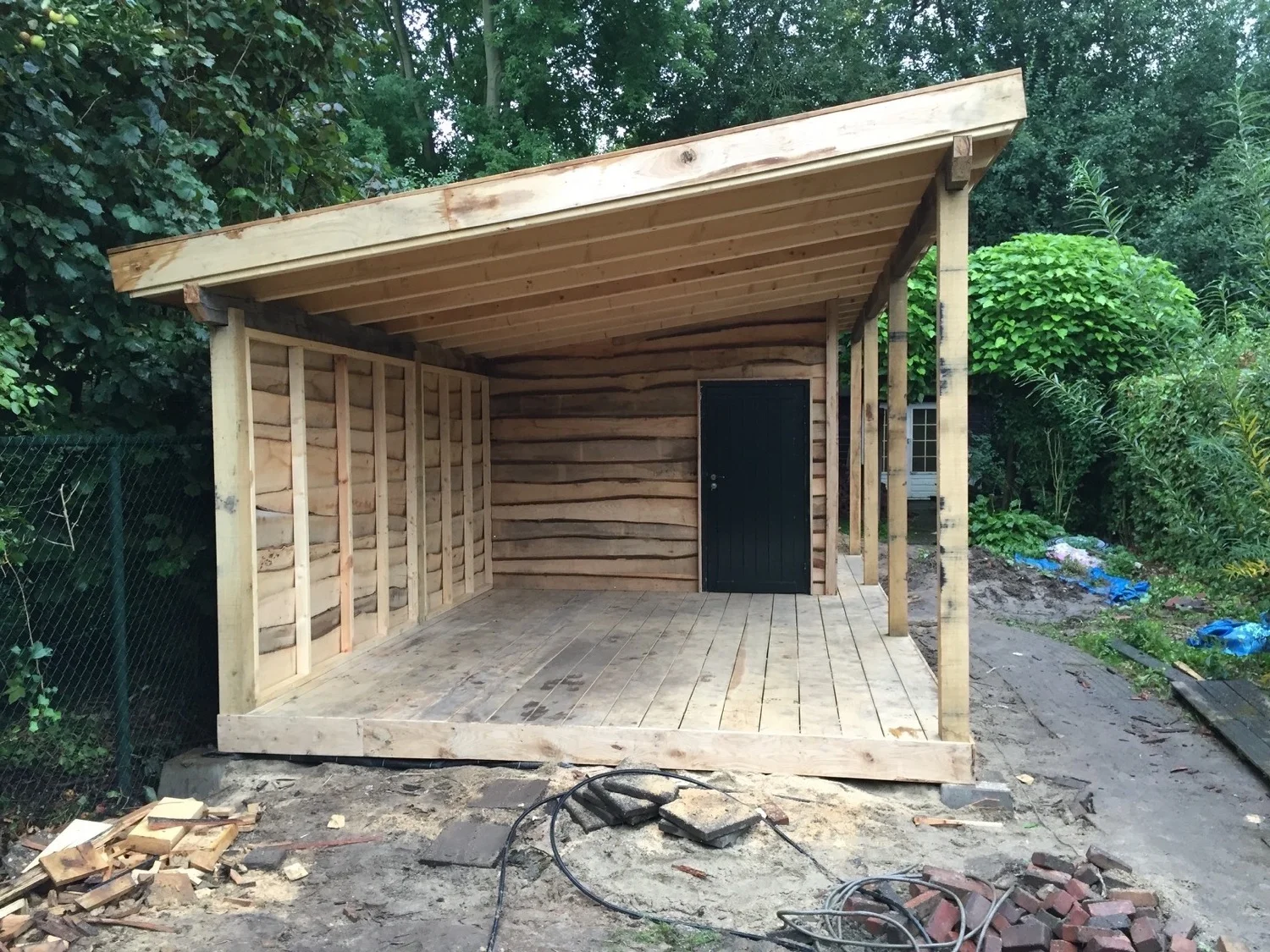

Schuur en buitenkeuken

Een project van Nils verweij, waarbij ik heb geassisteerd met de montage. In dit project zijn oude ramen en deuren opgenomen.

Meer informatie over deze tuinhuizen:

Nils Verweij, meubelbouw en tuinhuizen

Eettafel gemaakt van een samengestelde eiken plaat, ooit onderdeel van een ander meubel dat werd afgedankt. Dankzij de nauwkeurig vastgestelde vorm en positie van de poten is het mogelijk om 6 zitplaatsen te maken met onverstoorde beenruimte. De poten zijn eenvoudig los te maken van het blad. Door de specifieke vorm van de poten is de stabiliteit van de tafel in de lengte richting gegarandeerd. Hierdoor wordt deze verbinding nauwelijks belast.

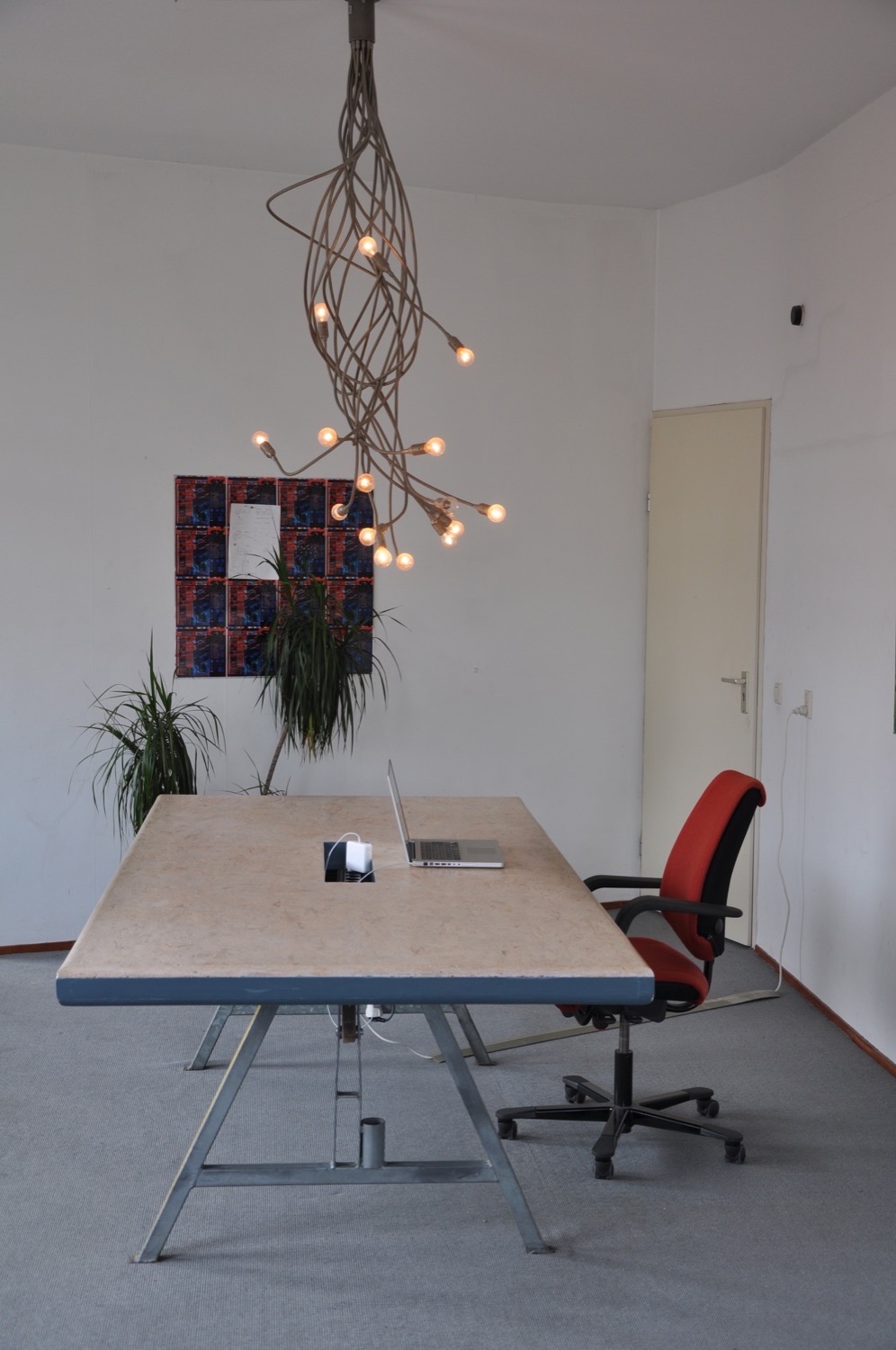

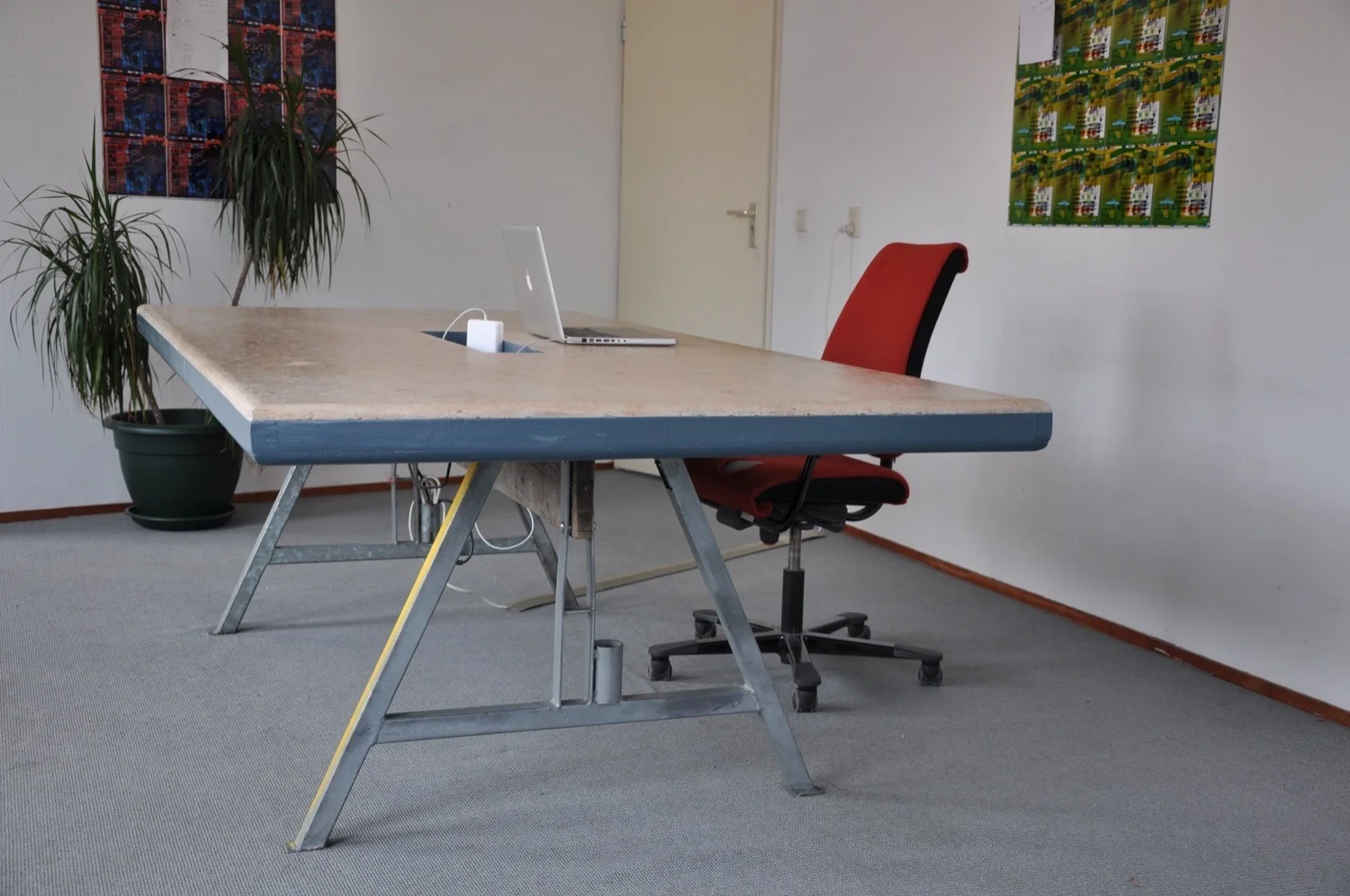

OSB platen die door aannemers zijn gebruikt om een vloer te beschermen tijdens werkzaamheden werden na de verbouwing weggegooid. Samen met kromme en afgedankte wegmarkeringssteunen vormen ze nu een tafel om aan te werken.

De hoogte van de tafel is afgestemd op gebruik van kantoorstoelen. In het midden van de tafel is een sparing aangebracht waarin een stekkerdoos kan liggen en overtollige snoerlengtes naar beneden kunnen hangen. Hierdoor vormt zich geen web van snoeren rond de tafel.

Een lichtgewicht tafel van restjes multiplex. De schragen zijn inklapbaar zonder scharnieren. Dit systeem is ontwikkeld door Quadror. Door de schragen een slag te draaien kan worden gekozen uit twee hoogten.

Meer informatie over Quadror:

http://www.quadror.com

Nu TE KOOP…

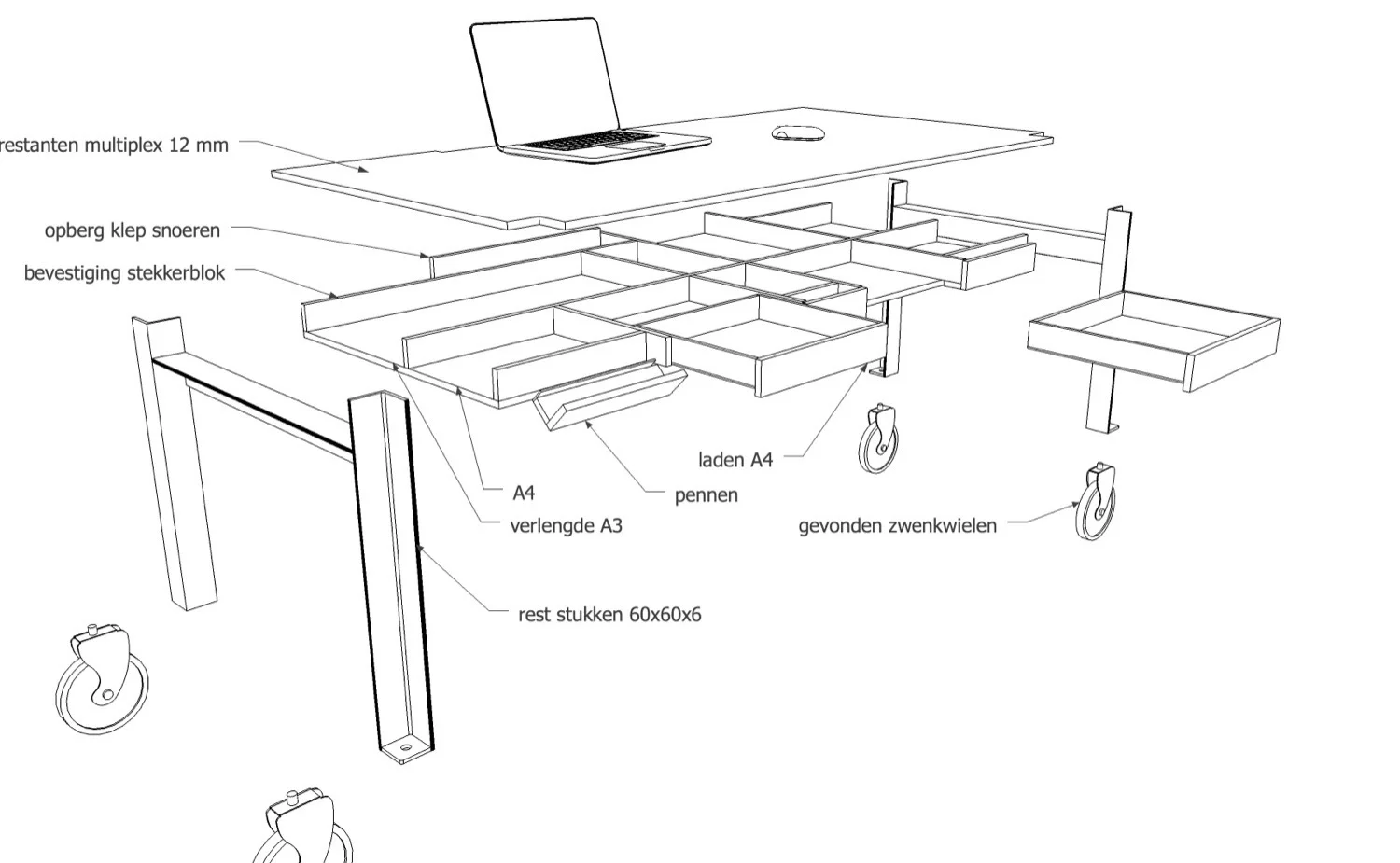

Restjes multiplex, restjes verf, restjes hoekprofiel en zelfs afgedankte wielen.

De tafel ontleent zijn stijfheid aan de doos constructie van het blad. De ruimte die hierbij ontstaat is gebruikt om bergruimte te maken. Alle bergruimte is gebaseerd op standaard papier formaten én houdt rekening met de ruimte die nodig is om het papier makkelijk te kunnen pakken met je vingers.

Aan de achterzijde is ruimte gereserveerd voor een stekkerblok en is een luikje waarin snoeren worden weggewerkt.

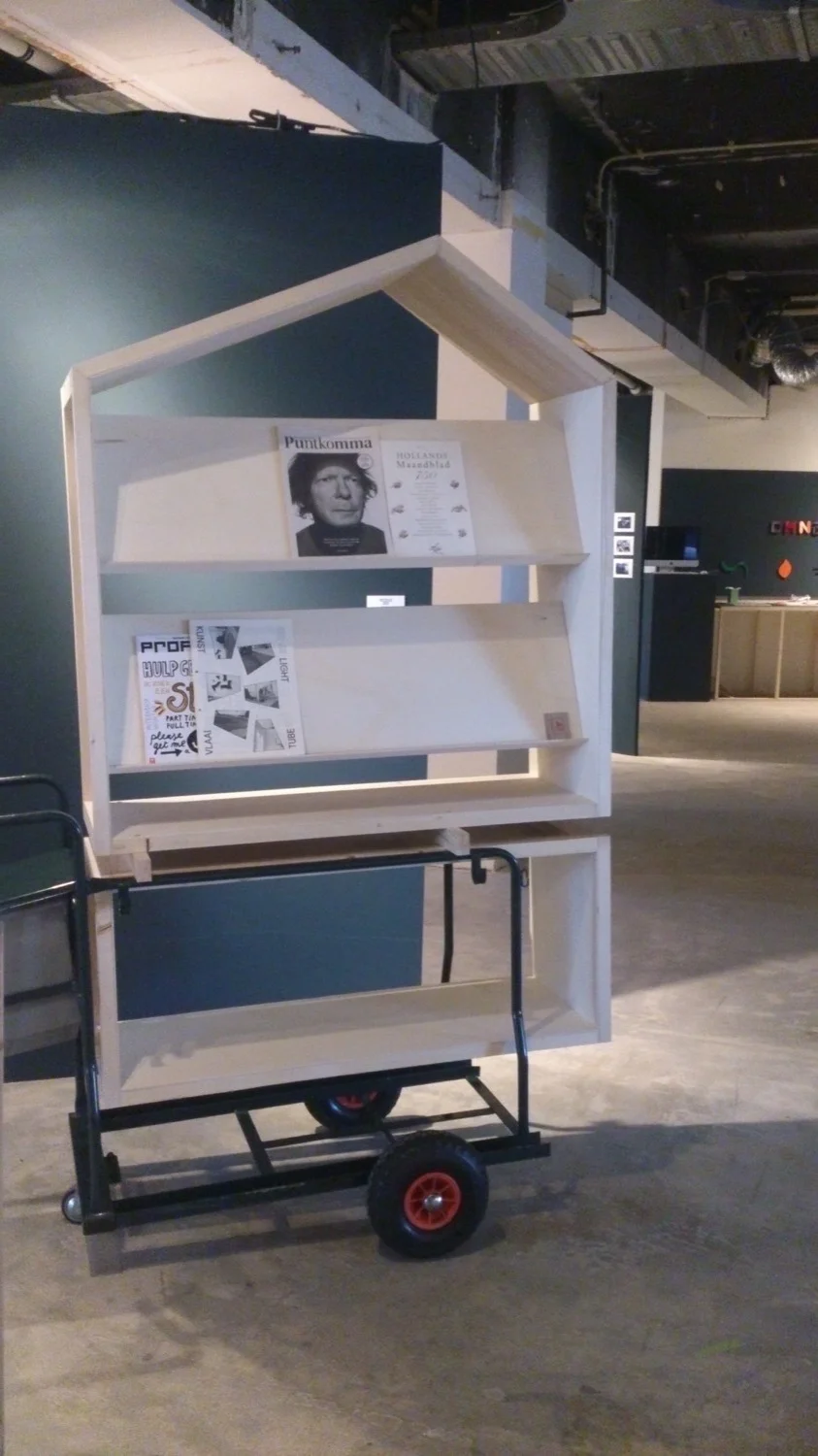

Een kruising tussen een boekenkast en een horeca kar. Ten behoeve van de presentatie van een afstudeerproject, een tijdschrift. Het tijdschriften rek is een integraal onderdeel van de constructie. Hierdoor is het geheel licht en sterk.

Idee, ontwerp én uitvoering in één nacht.

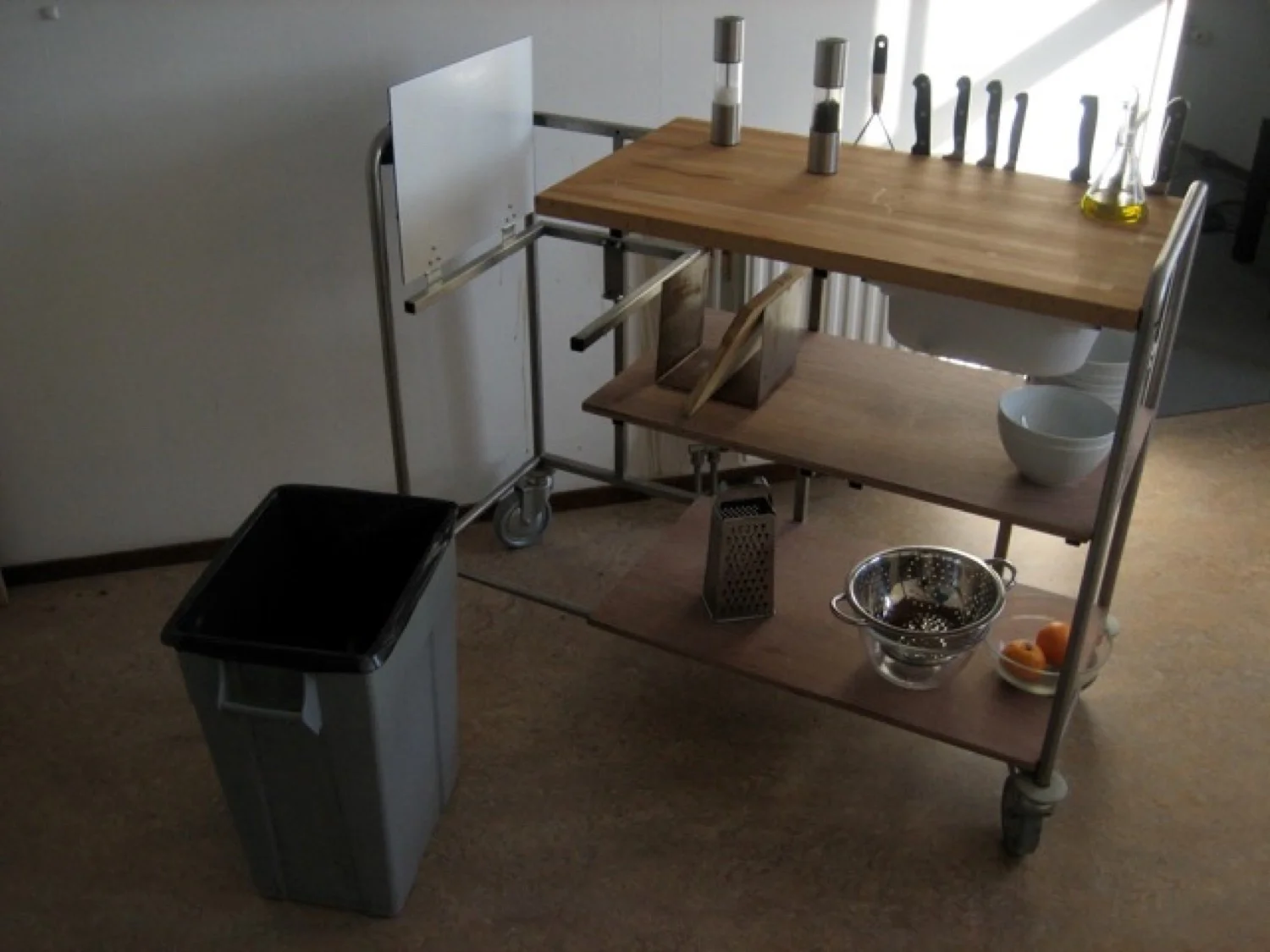

Gevonden met drie afvalbakken voor luiers omgebouwd tot mobiel keukeneiland. Snijafval is van de snijplank direct in de afvalbak te vegen. Maar de afvalbak kan makkelijk los gebruikt worden voor opruim klusjes elders. Magneten in het werkblad maken er een messenblok van.

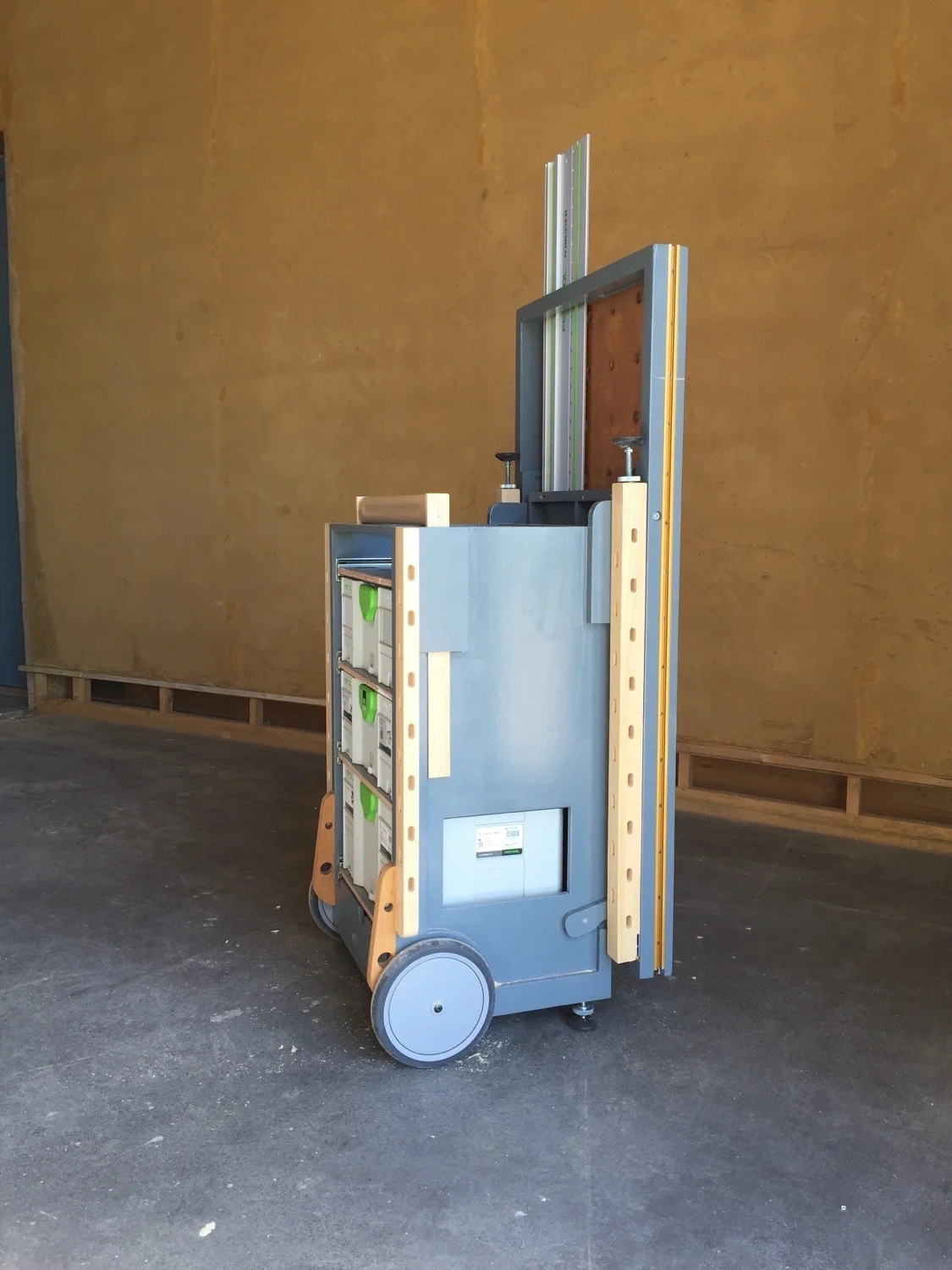

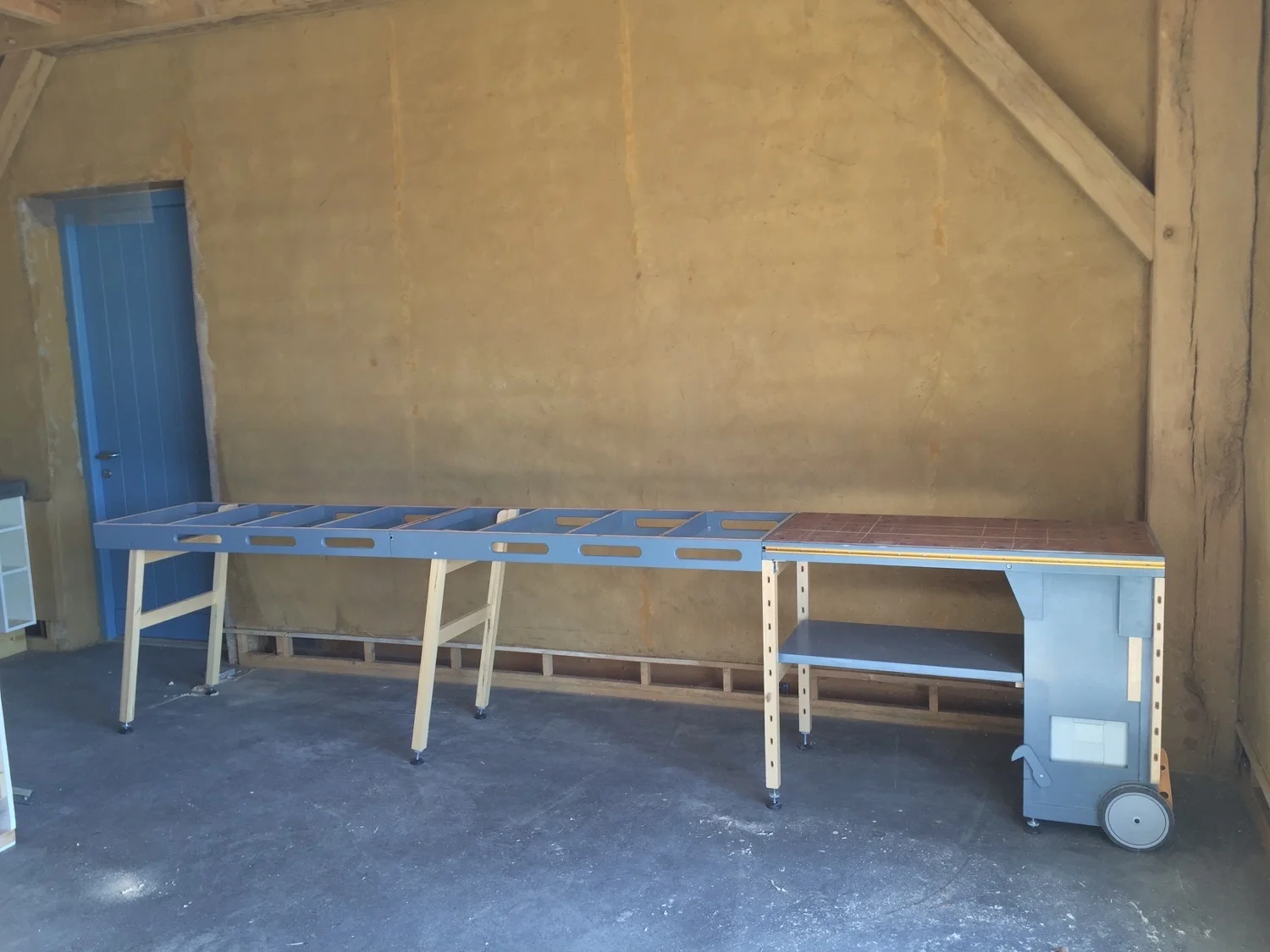

Een mobiele werkbank die perfect past in een Festool workflow. Twee verlengstukken kunnen op diverse manieren aan de tafel bevestigd worden. Hiermee is de tafel zowel bruikbaar in kleine ruimtes als voor lange balken en hele platen. De gaten in het werkblad en de poten maken het mogelijk om werkstukken op heel veel manieren te klemmen.

Ontworpen door:

Benchworks

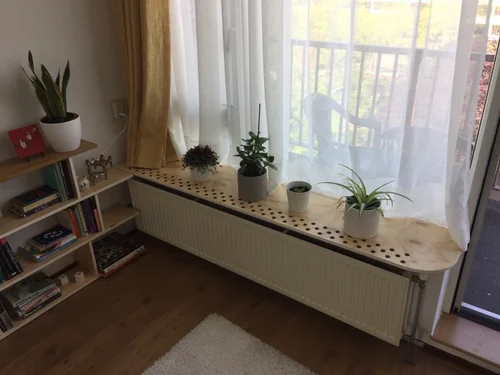

Twee boekenkasten en een vensterbank van goedkope multiplex voor ondervloeren. De afgewerkte kopse kanten van het multiplex geven het geheel meer finesse. De bovenste plank is van een restje eiken. De kasten zijn precies op maat gemaakt om optimaal gebruik te maken van de ruimte.

Verbindingen met domino’s en schroeven uit het zicht.

Een opbergdoosje voor slijpgereedschap. Het doosje bestaat uit identieke deksels die scharnieren en sluiten met elastiek. De slijpstenen kunnen drogen in het doosje.

Drie in onbruik geraakte bureaulampen omgebouwd tot plafondlampen.

Gepubliceerd op Ikea hackers.

Ontwerp voor gebouw voor een kindercircus. Een belangrijk thema van dit project was het geven van ruimte voor tegenstellingen. Zoals:

reizend-geworteld

dagelijks oefenen - optreden voor publiek

theatrale belichting - uniforme verlichting

bewegingsvrijheid - houvast

risico - veiligheid

Individuele instructie - groepsactiviteiten

In de grote zaal markeren vier bogen de arena, die het vloeroppervlak minimaal onderbreken. Ze bieden houvast voor belichting, leuningen, koorden voor koorddansers, trapeze, etc.

Verkeersruimten zijn ontworpen om ruimte te bieden aan  spontaan gebruik. Doorzichten en subtiele gesuggereerde afbakening nodigen uit om te verblijven, Rekken en strekken, ontmoeten, afzonderen, etc.

Net als de aankondigingsposters zijn de kostuums een kleurrijk archief van de geschiedenis van het circus. Daarom is het archief niet weggestopt maar zichtbaar gemaakt van buitenaf.

Het dak sluit aan op het dakpark waar het aan grenst en is ontworpen als een openruimte die gebruikt kan worden voor optredens en spellen. De circuszaal steekt door het dak en markeert het einde van het park.

Dit concept is geformuleerd als antwoord op de vraag om een ontwerp te maken voor een specifieke pedagogische aanpak. De ‘Whole child approach’ benadrukt de voordelen van vroege en geleidelijke blootstelling aan zaken die kinderen beïnvloeden en het leren begrijpen dat, en hoe, zij zelf ook hun omgeving beïnvloeden.

In dit ontwerp hebben kinderen de mogelijk om hun omgeving te verbouwen. Openingen en doorgangen in muren kunnen geopend en gesloten worden middels lichte vierkante schuimblokken. Met deze blokken kunnen kinderen op ‘echte’ schaal met blokken bouwen.

Dit komt optimaal tot zijn recht in een sterk de-centraal gebouw.

Een competitie inzending voor een luxe mini appartement.

Dit voorstel voorziet in royale ruimte door functies te laten overlappen middels twee beweegbare elementen.

De badkamer ligt verhoogt en biedt ruimte aan bergruimte eronder. Onder de douche vloer is een badkuip opgenomen die dankzij een schuifwand betrokken kan worden bij de rest van het appartement.

Wanneer het bed in gebruik is, steunt het platform waar het op staat op de vaste elementen in het appartement. Dat completeert een doorgaande route tussen 'slaapkamer', badkamer en maakt van de gang een inloopkast. Het verhoogde platform geeft een eigen perspectief op dezelfde ruimte.

De keuken en het kantoor delen dezelfde ruimte en een meubel dat rijdt over rails aan het plafond. Zo kan het een hele ruime keuken zijn maar ook eenvoudig 'verdwijnen'.

Een competitie inzending voor een gemeenschappelijke ruimte voor een tuiniersvereniging.Een plan dat door eenvoudige bouwtechniek en ecologische materialen tegemoet komt aan de wens om een deel van de bouw te laten verrichten door de leden.
Het gebouwtje staat deels in een dijk, met op het lage niveau ruimte voor toilet en opslag van materialen en gereedschap. Daarboven bevindt zich de verblijfsruimte. Een deel daarvan bestaat uit een kas constructie. In de ruimte zorgt een rocketstove en warmtebank voor een aangenaam klimaat.

Dakpark Rotterdam (opent in nieuw window)

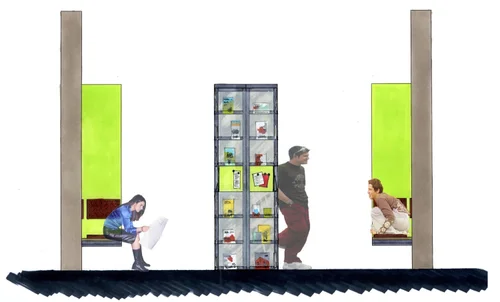

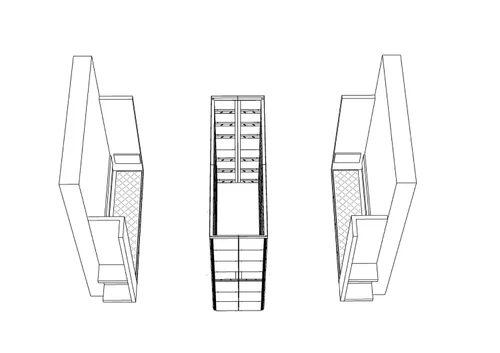

Een competitie inzending voor een boekverkooppunt.

Het voorstel voorziet in een boekenkast en twee banken. Door de specifieke wijze waarop de kast opent ontstaat er een winkeltje.

Als het verkooppunt gesloten is functioneert het als een etalage en bieden de banken comfortabele zitruimte.

De boekenkast bestaat uit vier L-vormige elementen die draaien om hun hoekpunt. Deze elementen zijn aan de buitenzijde bekleed met gepotdekseld glas. In de elementen is de mogelijkheid voorzien om boeken en tijdschriften ten toon te stellen. Opslag is voorzien onder de banken.

Een competitie inzending voor een tentoonstellingspaviljoen.

Een belangrijk aspect van de opgave is het tonen van innovatie op het gebied constructie met lasergesneden multiplex.

Deze vernieuwing bestaat uit het verlaten van de orthogonale restrictie van lasergesneden onderdelen. Dit is zichtbaar in het reciprocale dak.

Een ecologische woning in Ommen. Een project van Ecobouw Salland. Hierbij heb ik meegewerkt aan het plaatsen van de kozijnen.

https://ecobouwsalland.nl/

Een achtergrond voor foto’s van bezoekers van het Eurovisie Songfestival in Ahoy. Het is ontworpen om buiten te staan en makkelijk verplaatsbaar te zijn met behulp van een vorklift. In de voet is een plek voor de officiële plaquette die Ahoy heeft ontvangen van de organisatie.

Tot stand gekomen in samenwerking met:

Marvin Smart event- & venuebranding (opent in nieuw window)

Ahoy (opent in nieuw window)

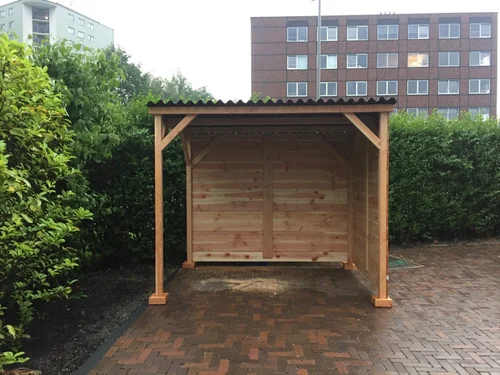

Fietsenhokken door heel Nederland. Het concept is: In één dag ter plaatse op maat gemaakt, Douglas balken met golfplaat.

Inrichting mini festival op strand Oostende. Gemaakt van afval uit de buurt.

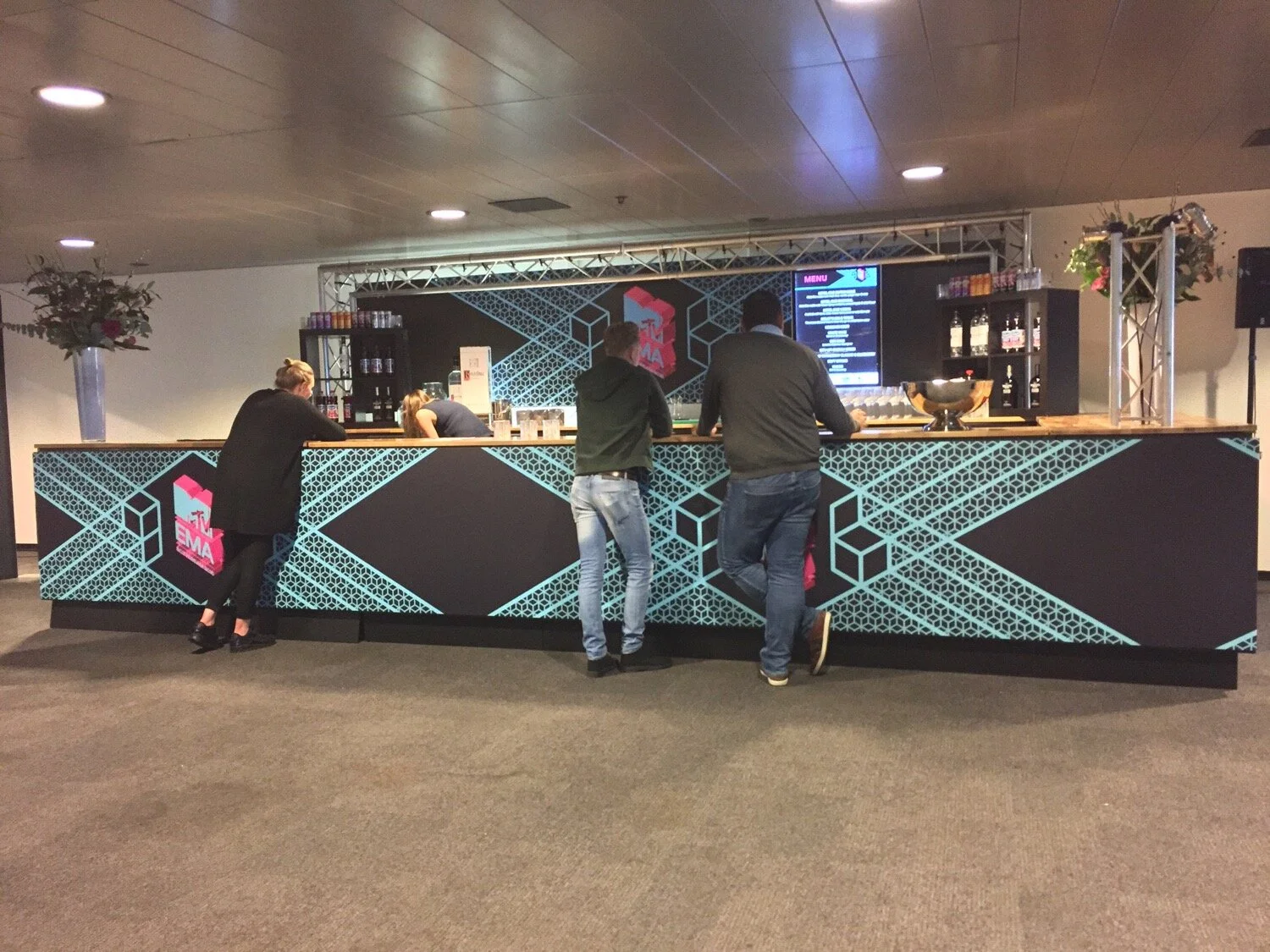

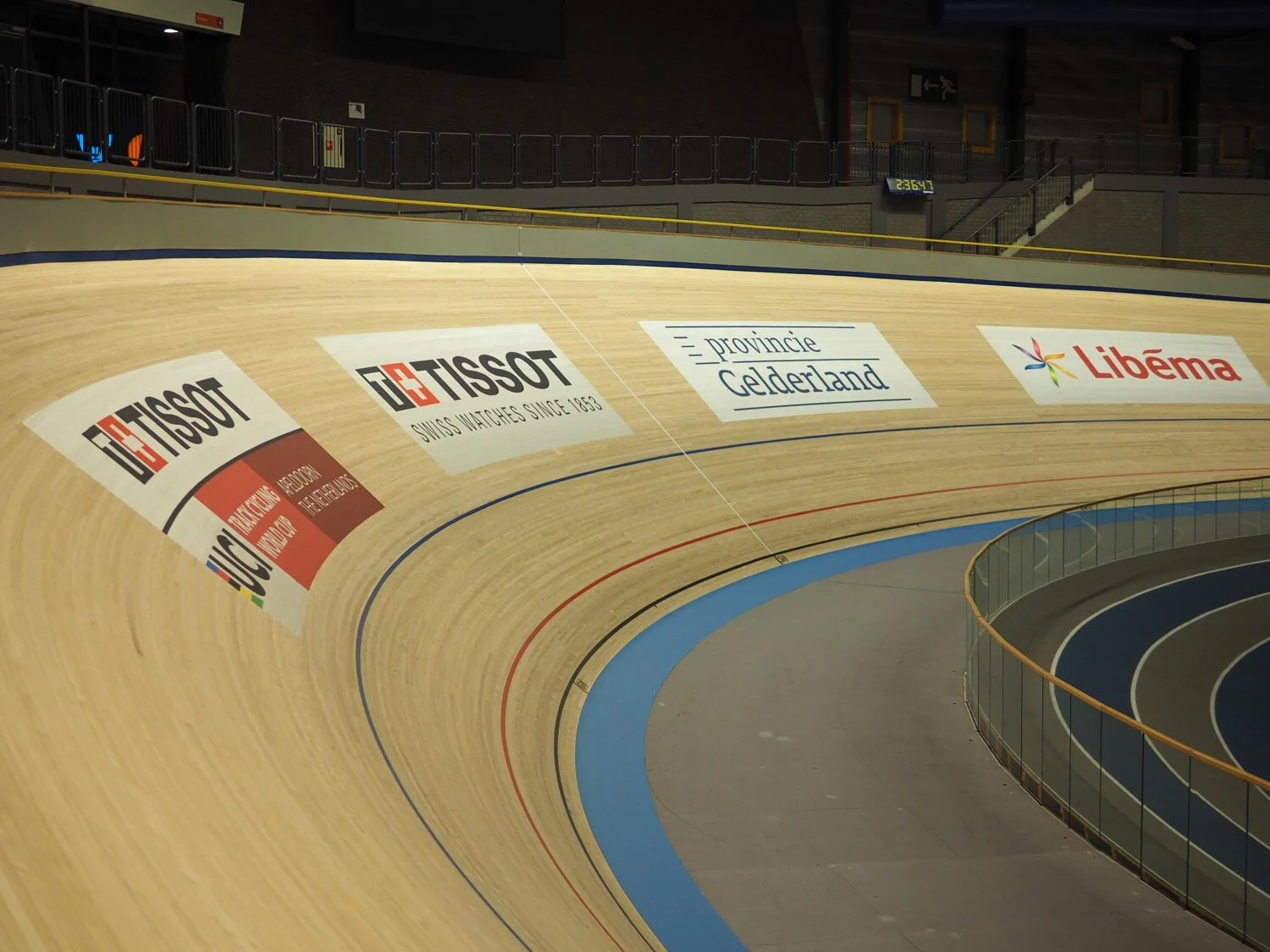

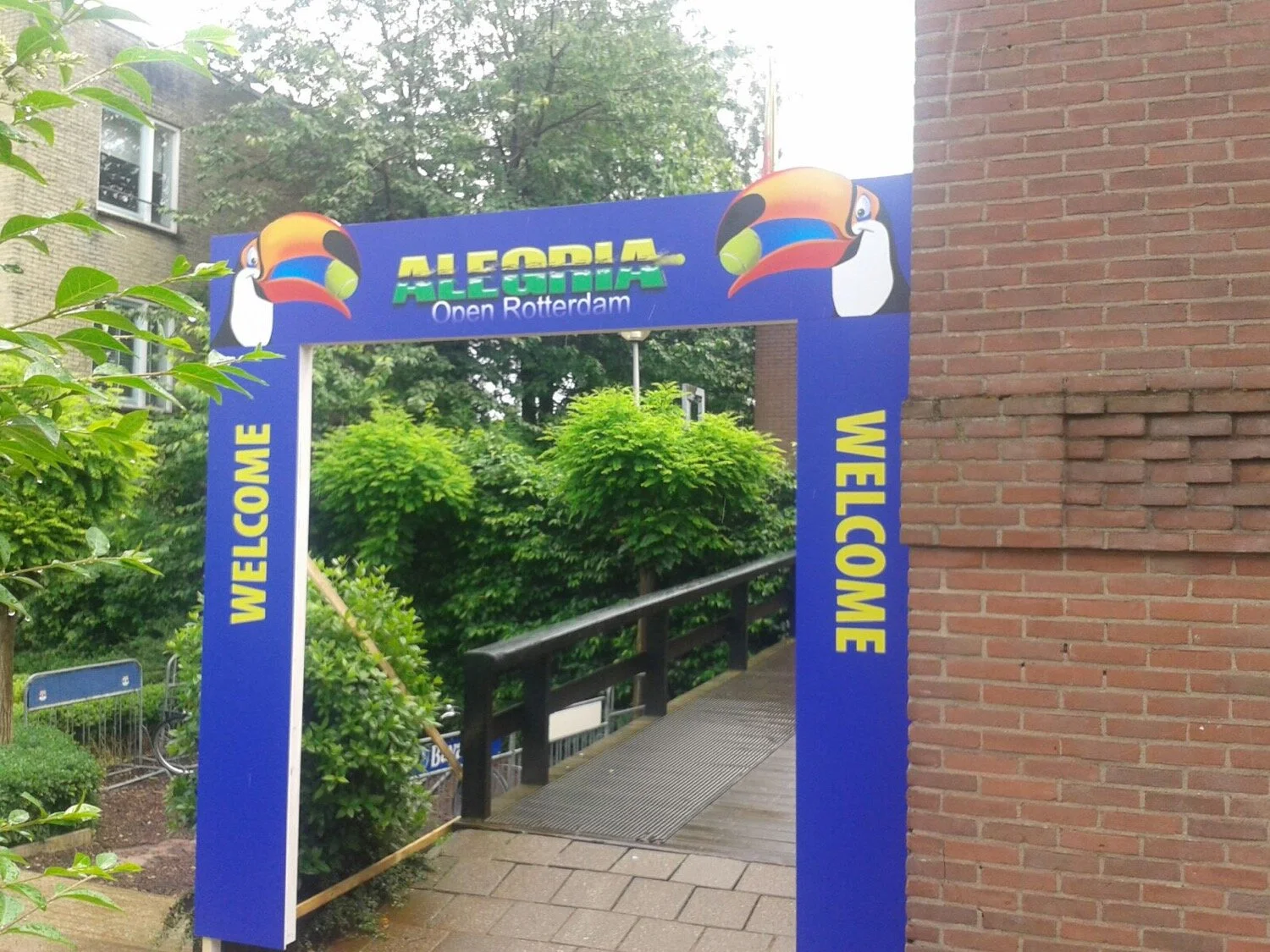

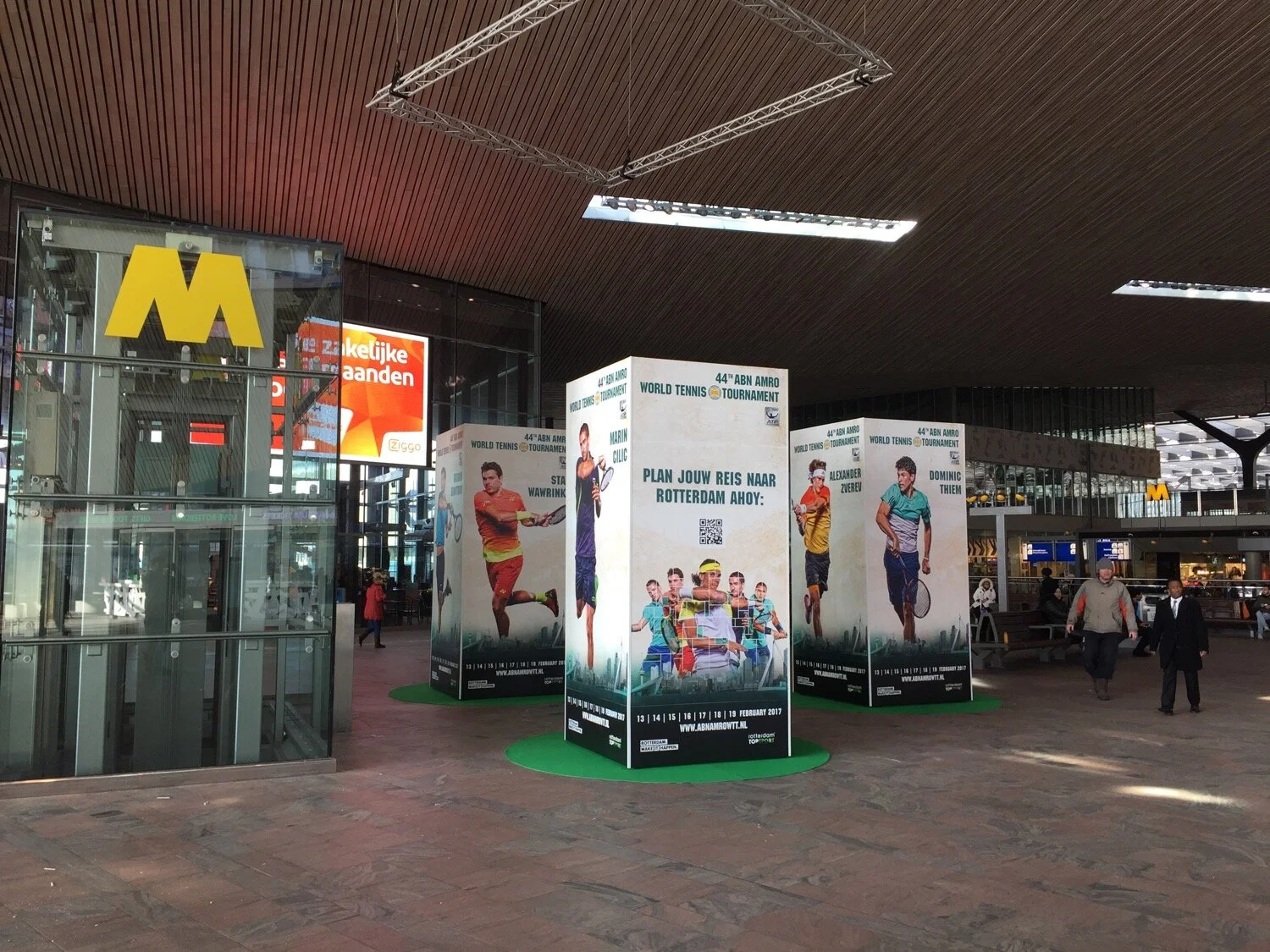

Event en venue branding with Marvin Smart.
